QT72120S-FST-15B-1R-SATA-7+15P-公座90度DIP带鱼叉脚硬盘接口连接器

SATA 7+15P 连接器 | 产品详情属性表
一、基础信息
项目 参数详情

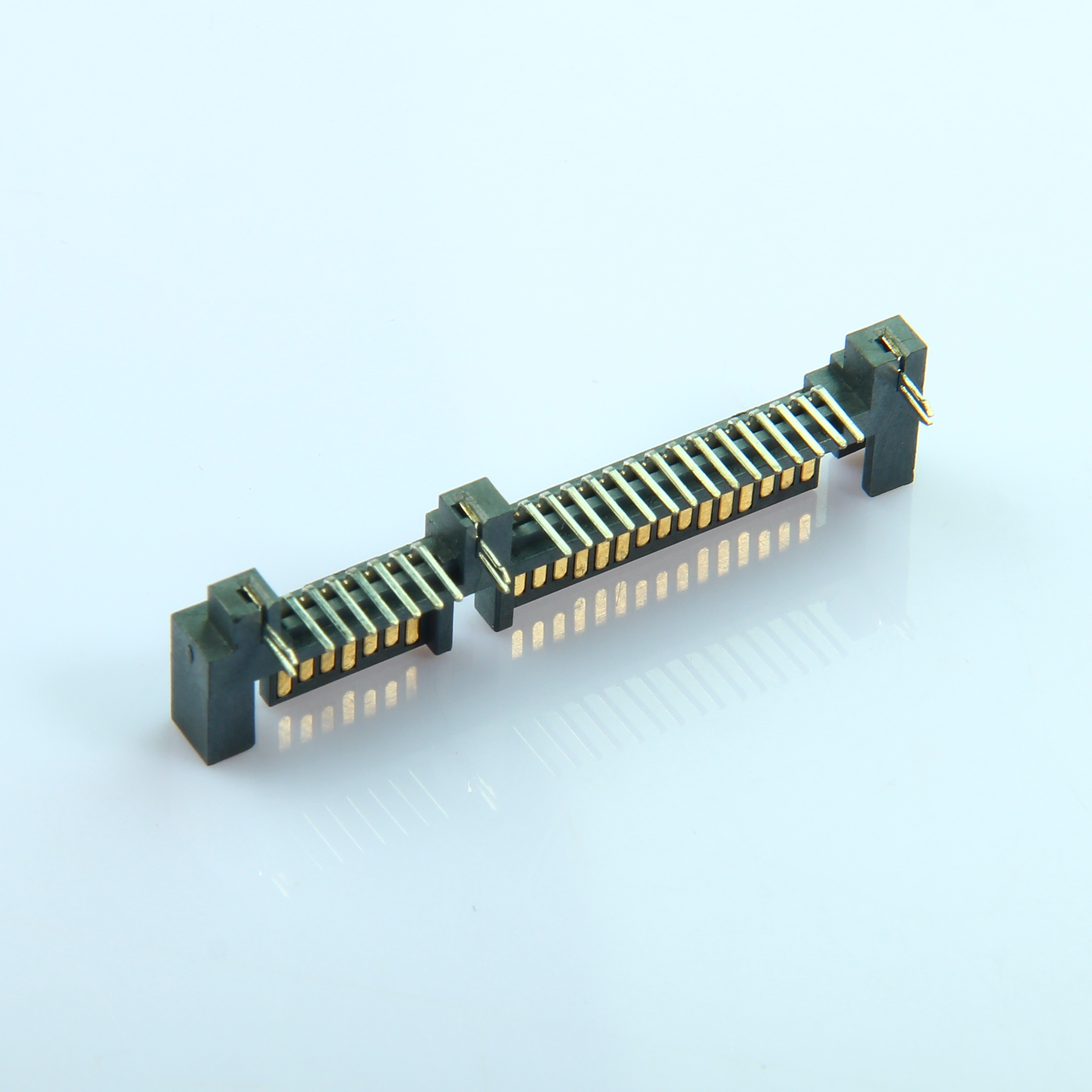

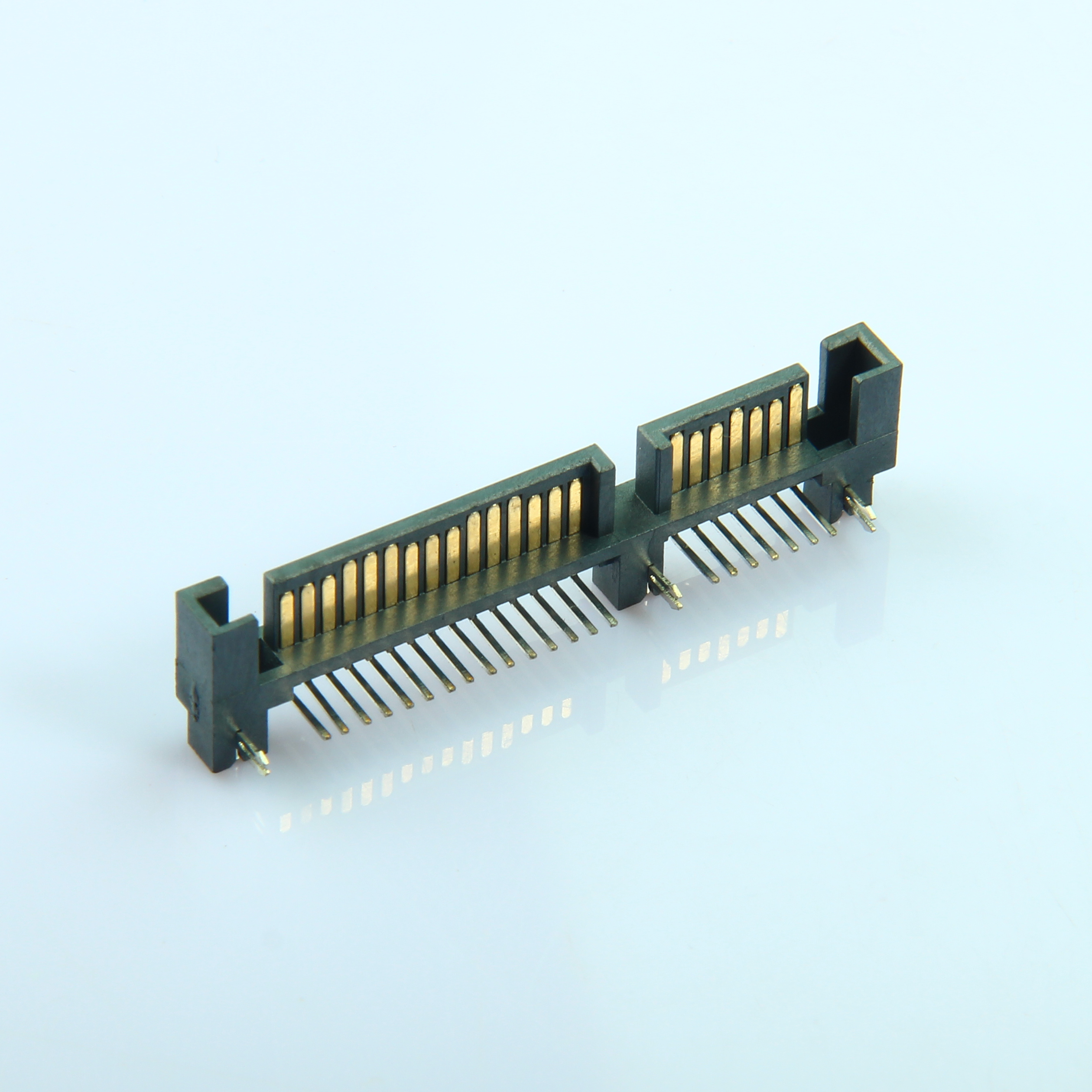

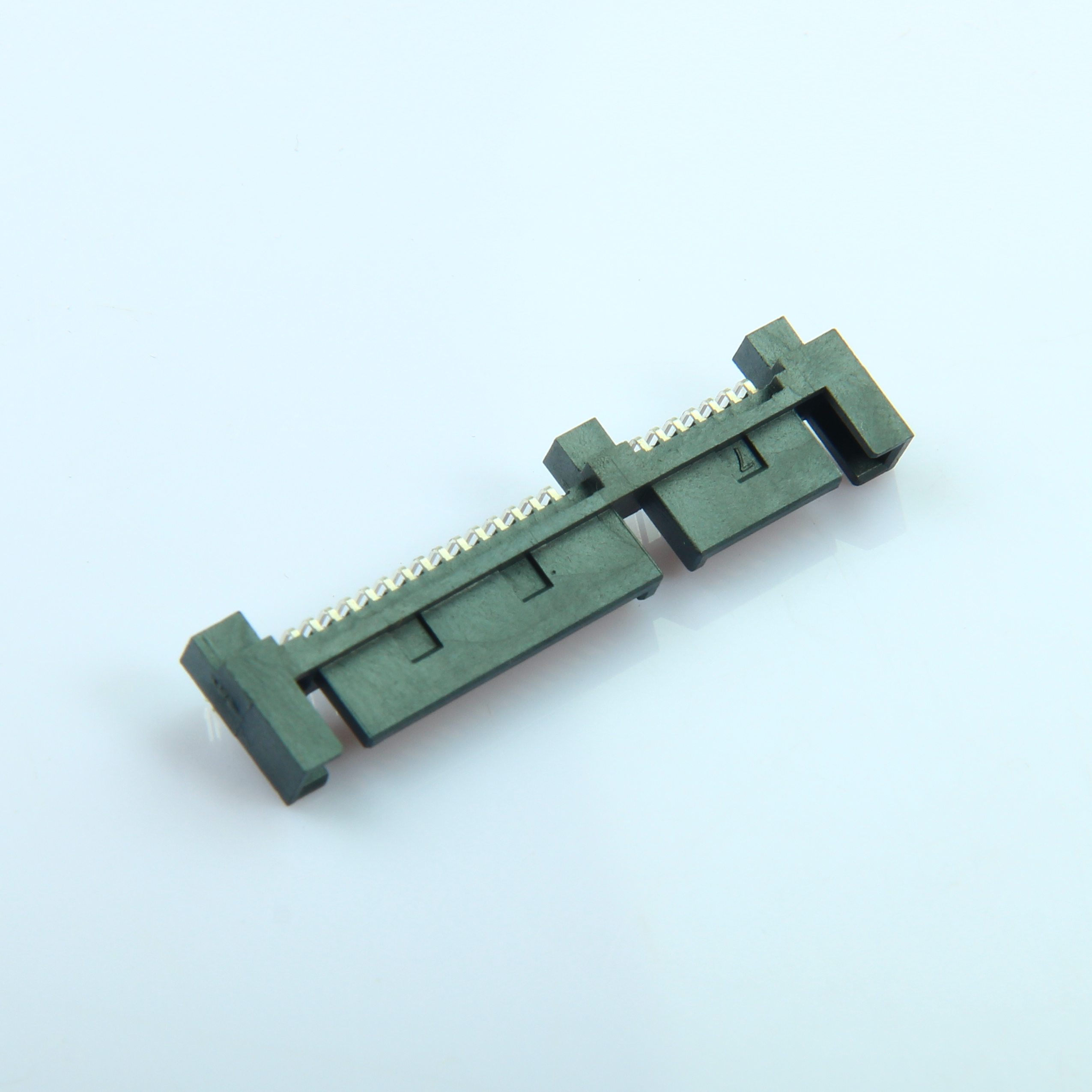

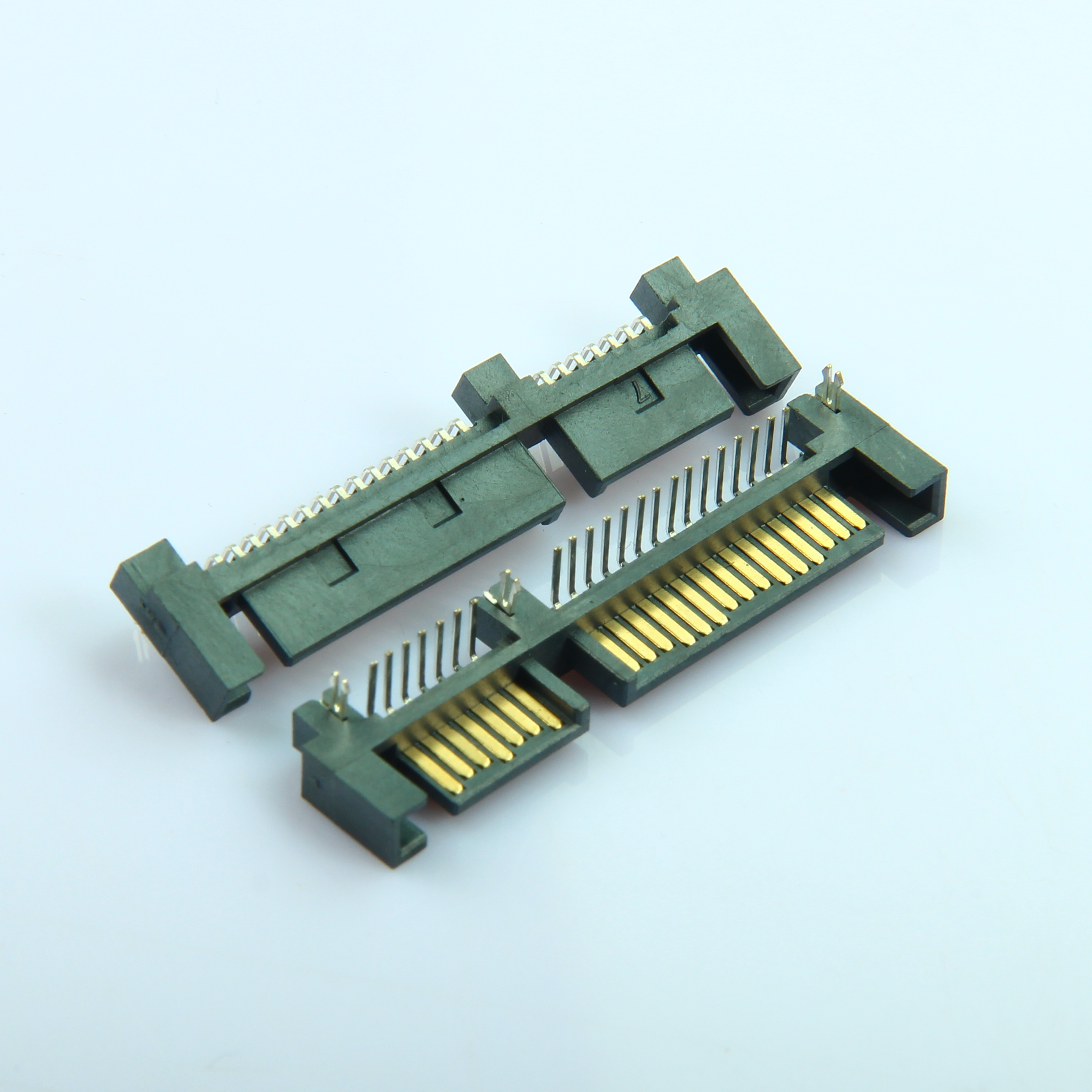

产品名称 SATA 7+15P 90 度 DIP 带鱼叉脚连接器
产品别称 SATA 22P 公座、SATA 7+15Pin 卧式硬盘接口、SATA 电源 + 数据一体连接器、鱼叉脚 90 度 SATA 插座
品牌 QITDA（祺泰达，15 年连接器制造经验）
核心型号 QITDA-SATA-7+15P-90D
适用场景 台式机 / 笔记本主板、2.5 寸 SSD/HDD 机械硬盘、工控存储设备、消费电子存储接口
Pin 数 22P（7Pin 数据 + 15Pin 电源，标准 SATA 接口）
安装方式 90 度卧式直插（DIP Through Hole）
脚型 鱼叉脚（叉型脚，增强 PCB 焊接强度与稳定性）
结构类型 公座（Male Connector）
核心功能 同时提供 SATA 数据传输 + 硬盘供电，兼容标准 SATA 设备
二、物理与材料参数
项目 参数详情
胶芯材质 LCP 耐高温工程塑料（UL94V-0 阻燃等级，30% 玻纤增强）
端子材质 高导电铜合金（磷青铜 / 黄铜，T=0.25±0.01mm）
端子电镀 底镀镍（50u"）+ 接触区镀金 / 镀锡可选（1u"/3u"/15u" 镀金，100u" 镀锡）
胶芯颜色 黑色（标准色，可定制）
间距（Pitch） 1.27mm（标准 SATA 接口间距）
结构特点 防呆防反插设计，90 度卧式布局适配紧凑 PCB 空间，鱼叉脚提升焊接可靠性
三、电气性能参数

项目 参数详情
额定电流 数据 Pin：1.5A / 每 Pin；电源 Pin：3A / 每 Pin
接触电阻 ≤30mΩ（Max）
绝缘电阻 ≥1000MΩ（Min）
耐压值 AC 500V/1 分钟（无击穿）
工作电压 DC 12V/5V/3.3V（兼容标准 SATA 硬盘供电）
传输速率 兼容 SATA 1/2/3 代（最高支持 6Gbps 高速数据传输）
四、机械与环境性能

项目 参数详情
插拔寿命 ≥500 次循环（无接触不良）
插入力 ≤80N（Max）
拔出力 ≥20N（Min）
工作温度 -25℃ ~ +85℃
储存温度 -40℃ ~ +105℃
RoHS/REACH 符合欧盟 RoHS 环保标准，无铅制程
五、适配 SEO 的核心关键词（多语言）
中文：SATA 7+15P连接器、SATA 22P公座、90度卧式SATA硬盘接口、鱼叉脚DIP SATA插座、SATA电源数据一体连接器
英文：SATA 7+15P 90 Degree DIP Connector、SATA 22Pin Male Through Hole Socket、Horizontal SATA HDD Connector with Fish Fork Pins、SATA 7+15P Power & Data Combo Connector、SATA 22Pin PCB Connector for 2.5" HDD/SSD
六、产品优势
品牌保障：QITDA 原厂出品，15 年电子连接器制造经验，品质稳定可靠
焊接稳定：鱼叉脚设计 + 标准 DIP 直插结构，适配标准 PCB 孔位，抗震动不易脱落
空间优化：90 度卧式布局，节省 PCB 垂直空间，适配紧凑机箱 / 工控设备设计
一体化设计：7Pin 数据 + 15Pin 电源一体，无需额外供电接口，安装更便捷
兼容性强：兼容所有标准 SATA 接口的 2.5 寸硬盘、光驱设备，支持 SATA 6Gbps 高速传输
定制可选：多型号可选，支持 PIN 长、电镀、脚型定制，满足不同 PCB 设计需求
