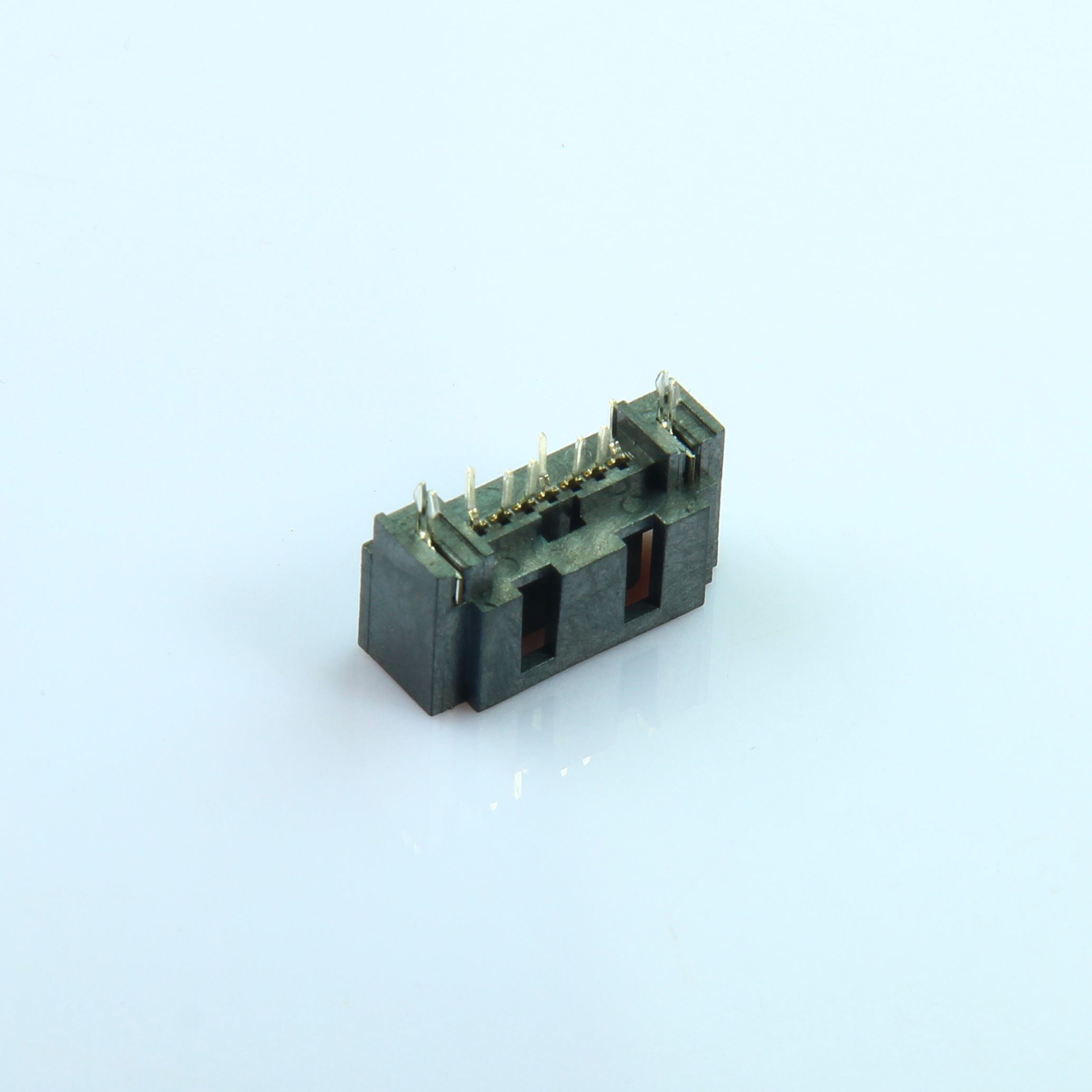

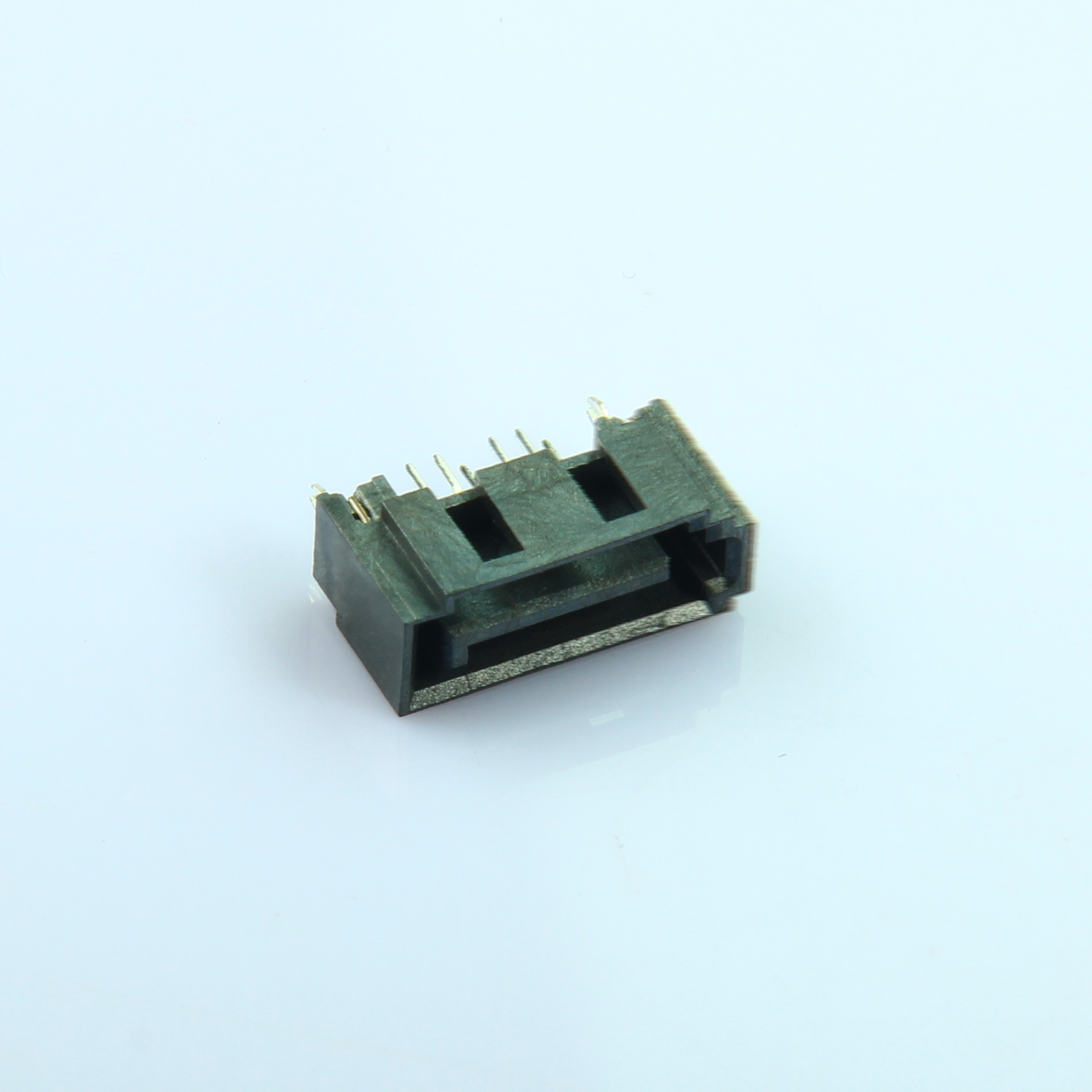

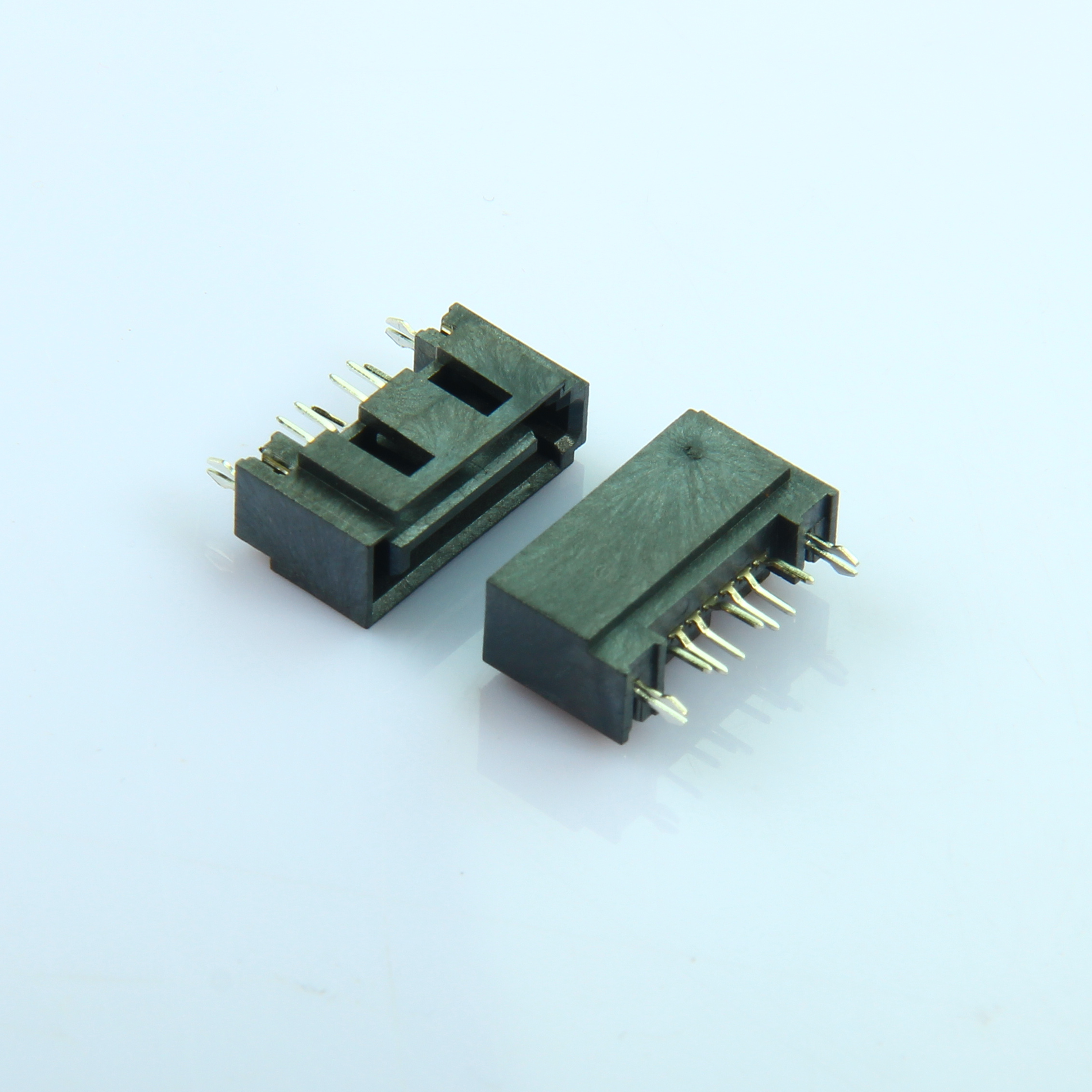

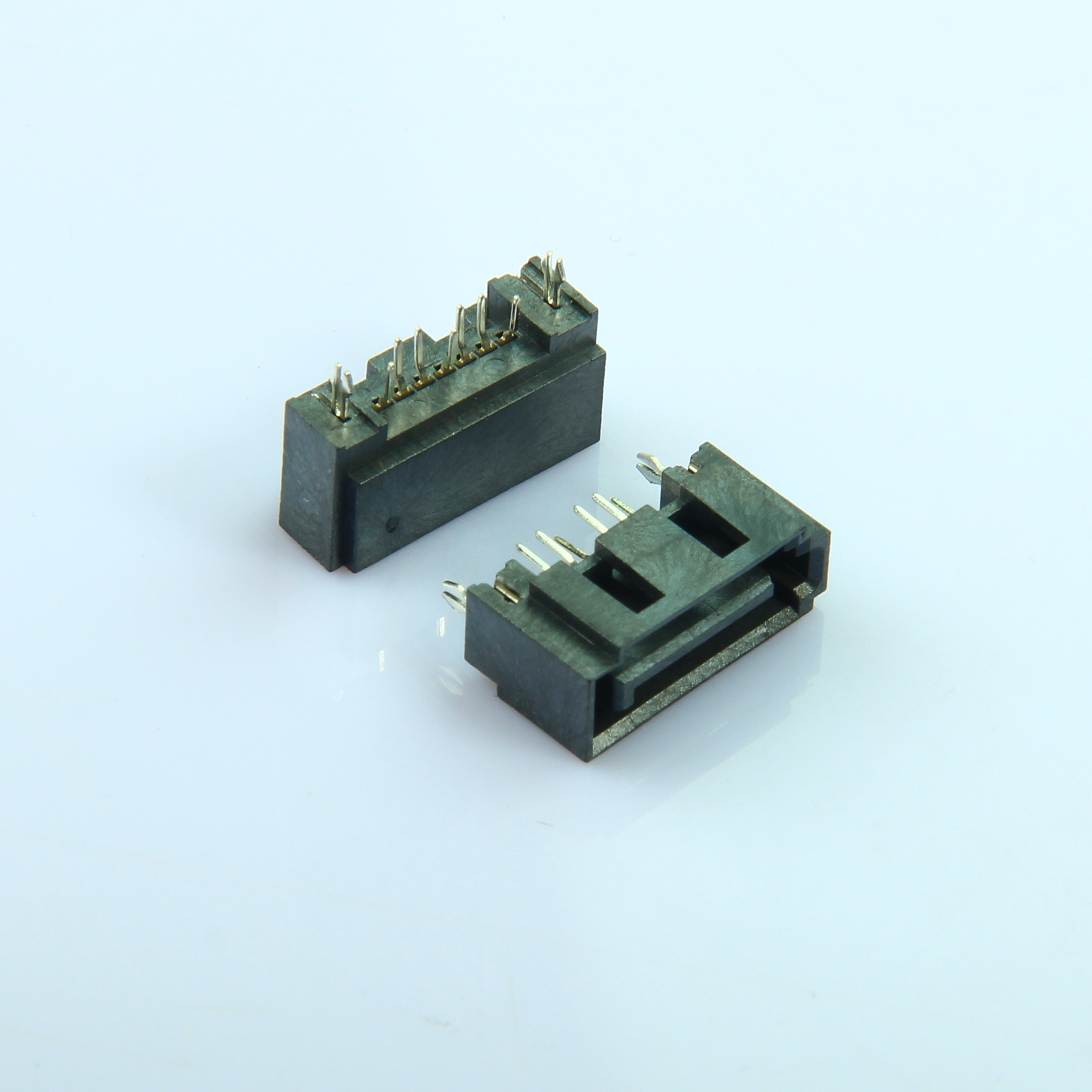

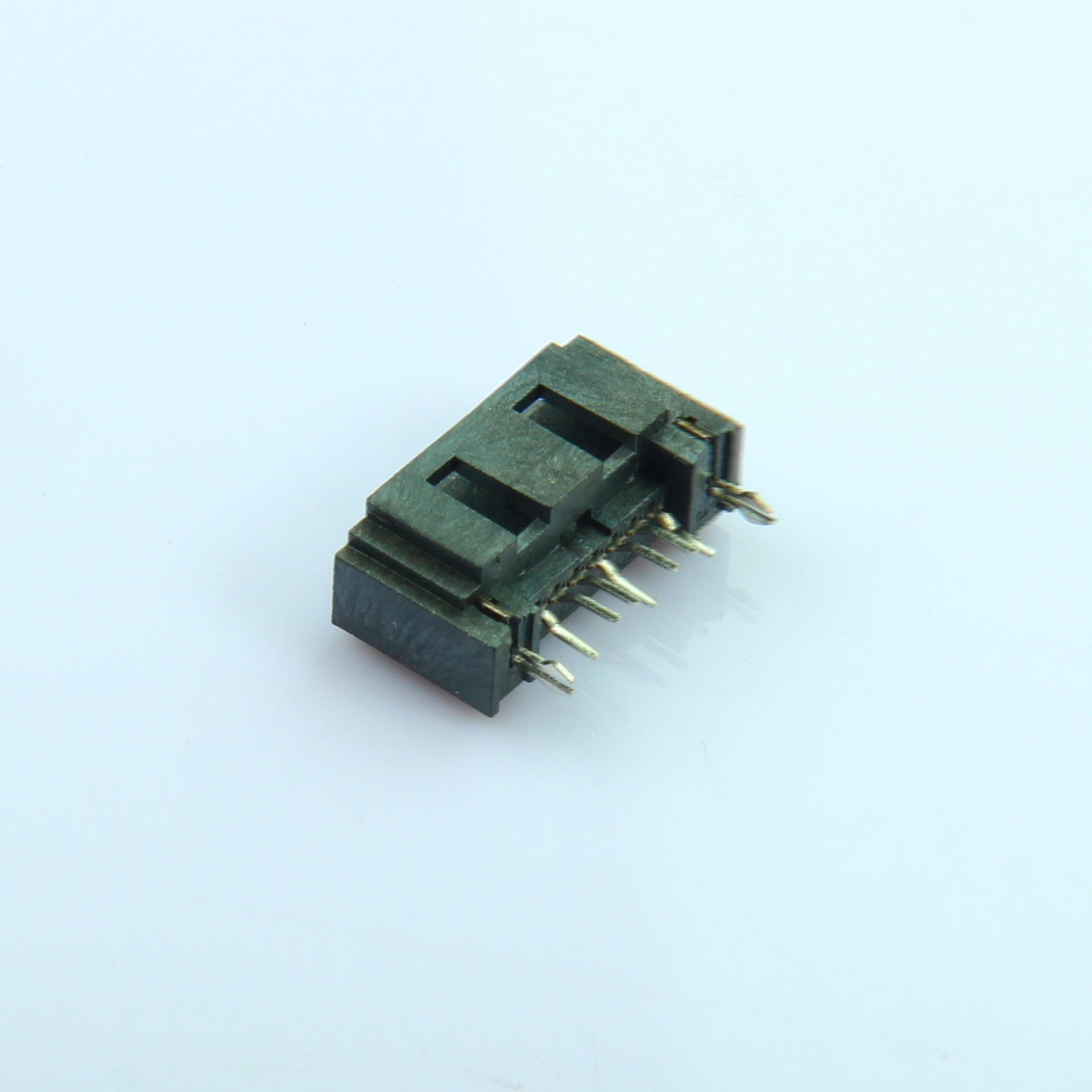

QT7215S-SA-1-1R SATA 7P A型开窗全包PIN长2.05 鱼叉脚立式直插 硬盘接口连接器

SATA 7P A 型连接器 | 产品详情属性表
一、基础信息
项目 参数详情
产品名称 SATA 7P A 型开窗全包连接器
产品别称 SATA 7P 立式直插母座、鱼叉脚硬盘接口连接器、SATA 7Pin A 型直插插座
品牌 QITDA（祺泰达，15 年连接器制造经验）
核心型号 QITDA-SATA-7P-A-2.05
适用场景 台式机 / 笔记本主板、SSD/HDD 机械硬盘、光驱、工业设备存储接口
Pin 数 7P（标准 SATA 数据信号接口）
安装方式 立式直插（DIP Through Hole）
脚型 鱼叉脚（叉型脚，增强 PCB 焊接稳定性）
PIN 长度 2.05mm（可定制其他长度）
结构类型 开窗全包型（A 型）
接口形态 母座（Female）
二、物理与材料参数
表格
项目 参数详情
胶芯材质 LCP 耐高温工程塑料（UL94V-0 阻燃等级，30% 玻纤增强）
端子材质 高导电铜合金（磷青铜 / 黄铜，T=0.25±0.01mm）
端子电镀 底镀镍（50u"）+ 接触区镀金 / 镀锡可选（1u"/3u"/15u" 镀金，100u" 镀锡）
胶芯颜色 黑色（标准色，可定制）
间距（Pitch） 1.27mm（标准 SATA 接口间距）
结构特点 开窗全包式设计，防呆防反插，鱼叉脚提升焊接强度
三、电气性能参数
项目 参数详情
额定电流 1.5A / 每 Pin
接触电阻 ≤30mΩ（Max）
绝缘电阻 ≥1000MΩ（Min）
耐压值 AC 500V/1 分钟（无击穿）
工作电压 DC 12V（兼容标准 SATA 设备电压）
传输速率 兼容 SATA 1/2/3 代（最高支持 6Gbps 传输）
四、机械与环境性能
项目 参数详情
插拔寿命 ≥500 次循环（无接触不良）
插入力 ≤45N（Max）
拔出力 ≥10N（Min）
工作温度 -25℃ ~ +85℃
储存温度 -40℃ ~ +105℃
RoHS/REACH 符合欧盟 RoHS 环保标准，无铅制程
五、适配 SEO 的核心关键词（多语言）
中文：SATA 7P A型连接器、开窗全包SATA母座、鱼叉脚立式直插硬盘接口、PIN长2.05mm SATA插座、7Pin SATA数据接口连接器
英文：SATA 7P Type A Connector、Vertical DIP SATA 7Pin Female Socket、Through Hole SATA Connector with Fish Fork Pins、SATA 7P A-Type Open Window Housing HDD Connector、SATA 7Pin PCB Connector Pin Length 2.05mm
六、产品优势
品牌保障：QITDA 原厂出品，15 年电子连接器制造经验，品质稳定可靠
焊接稳定：鱼叉脚设计 + 2.05mm 标准 PIN 长，适配标准 PCB 孔位，焊接牢固不易脱落
结构防护：开窗全包 A 型结构，防呆防反插，有效保护端子不受外力损坏
兼容性强：兼容所有标准 SATA 接口的硬盘、光驱、主板设备，支持 SATA 6Gbps 高速传输
定制可选：多型号可选，支持 PIN 长、电镀、脚型定制，满足不同 PCB 设计需求
