TYPE C母座

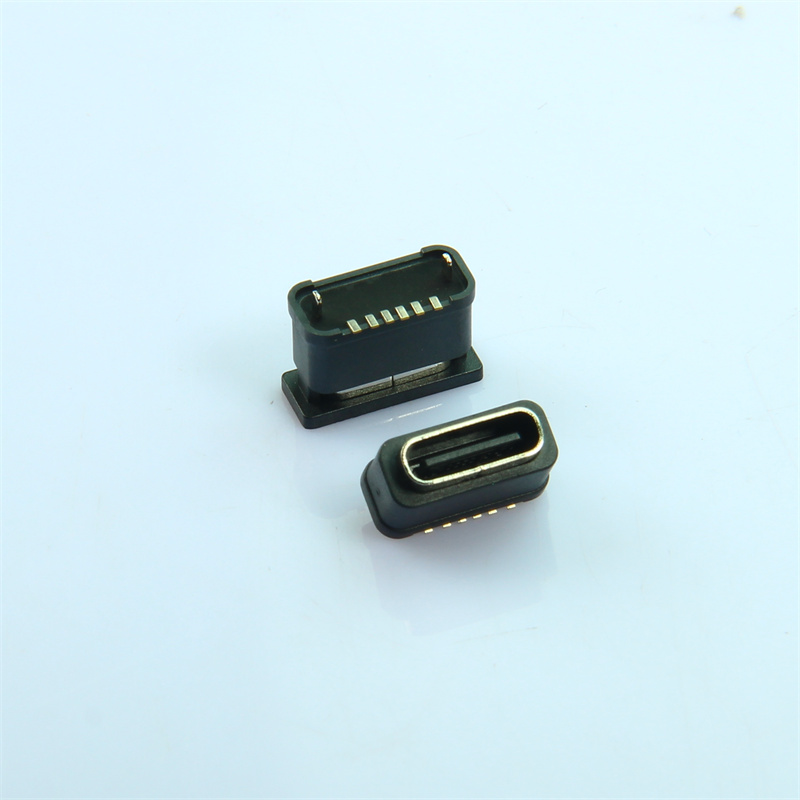

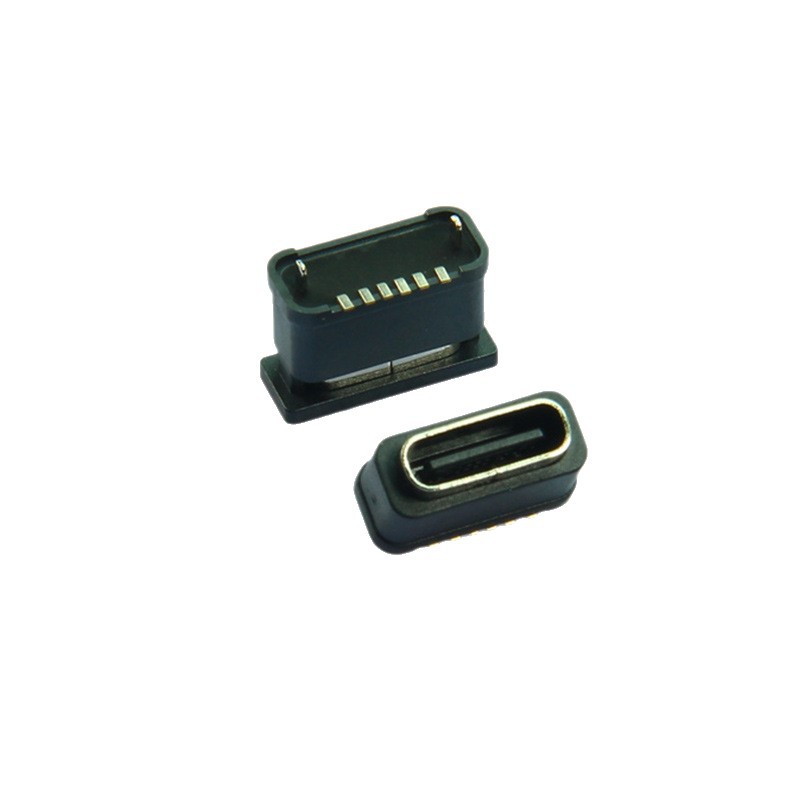

TYPE C防水母座立式立贴180度SMT 6PIN防水接口连接器IP68
产品特性
深圳市祺泰达电子有限公司，立足深圳，16 年专注连接器研发与制造。专业生产全系列高速与网络接口产品，包括RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器及 产品，覆盖工业设备、车载、安防、消费电子等核心应用场景。以稳定品质、成熟工艺与高性价比为核心优势，为通信、工控、消费电子等领域提供定制化可靠连接方案。作为本地深耕 16 年的连接器专家、快速打样与批量交付，助力客户降低供应链成本、提升产品连接稳定性。
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
核心产品属性（Product Attributes）
| 属性名称（Attribute Name） | 属性值（Attribute Value） | 英文属性名（English Attribute） |
|---|---|---|
| 产品型号（Model） | QITDA-TypeC-6PIN-Vertical-SMT-IP682 | Connector Model |
| 产品类型（Type） | TYPE C 母座（Female Receptacle） | Product Type |
| 引脚数量（Pins） | 6PIN（单排） | Number of Pins |
| 安装方式（Mounting） | 立式立贴 180° SMT（Vertical SMT, 180°） | Mounting Type |
| 防水等级（Waterproof Rating） | IP682（IP68 级防水 + 防尘） | IP Rating |
| 额定电压（Rated Voltage） | 30V Max | Rated Voltage |
| 额定电流（Rated Current） | VBUS 引脚 3A，信号引脚 0.25A | Rated Current |
| 接触电阻（Contact Resistance） | ≤40mΩ | Contact Resistance |
| 绝缘电阻（Insulation Resistance） | ≥100MΩ | Insulation Resistance |
| 耐电压（Withstand Voltage） | 100V AC | Withstand Voltage |
| 插拔寿命（Lifespan） | ≥10000 次循环 | Mating Cycles |
| 插入力 / 拔出力（Insertion/Extraction Force） | 5-20N / 8-20N | Insertion/Extraction Force |
| 工作温度（Operating Temp） | -40℃ ~ +85℃ | Operating Temperature |
| 外壳材质（Housing Material） | LCP/PA9T（UL94-V0 阻燃） | Housing Material |
| 端子材质（Terminal Material） | 铜合金（镀金 / 镀镍） | Terminal Material |
| 密封结构（Sealing Structure） | 一体式注塑防水结构 | Sealing Structure |
| 认证（Certification） | ROHS、REACH | Certifications |
深圳本地16年连接器制造商｜专业 RJ45/USB/TYPE-C/HDMI 高速接口研发制造｜服务通信、工控、消费电子等领域
QITDA IP682 Waterproof Type C Female Connector 6Pin Vertical 180° SMT USB C Receptacle for Industrial/Outdoor Devices（QITDA IP682 防水 TYPE C 母座 6PIN 立式 180° 贴片 USB C 插座 工业 / 户外设备专用）
【产品描述（Product Description）】
产品核心亮点（Core Highlights）
- IP682 超强防水防尘：一体式注塑密封工艺，达到IP682 级防护，可长期浸泡于水中并抵御粉尘侵入，完美适配户外、车载、工业潮湿多尘等极端环境，彻底杜绝进水短路与粉尘污染。
- 180° 立式立贴设计：垂直 180° SMT 贴片结构，适配自动化 SMT 产线，焊接更稳定，安装高度紧凑，为设备内部节省宝贵空间。
- 高效稳定电气性能：6PIN 精简布局，兼容 USB 2.0 协议，支持 3A 大电流快充，接触电阻≤40mΩ，信号传输无损耗，满足充电 + 基础数据传输双重需求。
- 超长耐用寿命：铜合金端子 + 高强度阻燃外壳，通过 10000 次插拔寿命测试，插入 / 拔出力稳定在 5-20N/8-20N，反复插拔不松动、不接触不良。
- 环保安全材质：外壳采用 LCP/PA9T 阻燃材质（UL94-V0 级），端子镀金 / 镀镍处理，抗氧化抗腐蚀，通过 ROHS/REACH 认证，符合国际环保与安全标准。
详细规格（Detailed Specifications）
| 类别 | 参数详情 |
|---|---|
| 电气性能 | 额定电压 30V Max；VBUS 引脚 3A；信号引脚 0.25A；接触电阻≤40mΩ；绝缘电阻≥100MΩ；耐电压 100V AC |
| 机械性能 | 插拔寿命≥10000 次；插入力 5-20N；拔出力 8-20N；180° 立式 SMT 安装 |
| 材质工艺 | 外壳：LCP/PA9T（UL94-V0）；端子：铜合金（镀金 / 镀镍）；密封：一体式注塑防水结构 |
| 环境适配 | 工作温度：-40℃ ~ +85℃；防水防尘等级：IP682；盐雾测试通过 |
适用场景（Application Scenarios）
✅ 车载电子：车载中控、行车记录仪、车载充电模块✅ 户外设备：户外音箱、防水传感器、智能监控摄像头✅ 工业控制：工业 POS 机、嵌入式设备、工业传感器接口✅ 智能家居：防水小家电、智能穿戴设备、便携充电底座✅ 数码配件：便携 U 盘、移动硬盘、小型充电适配器
品质保障（Quality Assurance）
✅ 源头厂家直供：深圳市祺泰达（QITDA）自有工厂，专业研发与品控团队，支持定制开模。✅ 全流程品控：每批次产品均通过防水测试、插拔寿命测试、盐雾测试，出厂合格率 100%。✅ 灵活定制：支持引脚数量、安装高度、端子镀层定制，免费提供样品测试。✅ 快速交付：常规型号现货供应，小批量 1000pcs 起订，大批量交期 7-15 天，支持卷装包装。
