RJ45带变压器千兆百兆
rj45母座连接器千兆带变压器滤波器10P10C带灯网口接口座子
产品特性
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2016A-SPBL62EG05-61BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | RJ45 千兆 10P10C 带变压器网口母座 | RJ45 Gigabit 10P10C Ethernet Jack with integrated magnetics |
| 端口数 | 单口 | 1 Port |
| 规格 | 10P10C | 10P10C |
| 传输速率 | 千兆 10/100/1000Base‑T | Gigabit 10/100/1000Base‑T |
| 内置器件 | 集成千兆网络变压器 + EMI 滤波器磁组 | Built‑in Gigabit Transformer & EMI Filter Magnetics |
| 指示灯 | 带绿黄双色 LED 链路状态灯 | Dual‑color(Green/Yellow) LED status indicator |
| 外壳 | 金属屏蔽外壳 | Full shielded metal housing |
| 安装方式 | DIP 通孔直插焊接 | Through‑hole DIP mounting |
| 接触材质 | 铜端子，触点镀金（3U‑30U 可选） | Copper contact, gold‑plated (3U‑30U optional) |
| 特性阻抗 | 100Ω | Characteristic Impedance:100 Ohm |
| 开路电感 | ≥350uH@100KHz | OCL:350uH Min @100KHz |
| 耐压 | 2250VDC | Hi‑pot Withstand Voltage:2250VDC |
| 执行标准 | IEEE802.3ab、RoHS | Compliant with IEEE802.3ab, RoHS |
| 焊接耐温 | Max 265℃波峰焊 / 回流焊 | Max 265℃ wave / reflow soldering |
| 环保认证 | RoHS、SGS、ISO9001 | RoHS, SGS, ISO9001 |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可选定制 | LED 灯色、镀金厚度、屏蔽弹片、外壳激光打标、塑胶材质 | Custom: LED color, gold plating thickness, shield spring finger, laser marking, plastic material |
| 应用场景 | 千兆交换机、路由器、工业主板、安防 NVR、网关、工控设备、通信设备 | Gigabit switch, router, industrial mainboard, NVR security recorder, gateway, industrial control equipment, communication device |
rj45 千兆 10P10C 带变压器母座，rj45 10P10C 网口带滤波器，DIP rj45 带灯，1000Base‑T 10P10C 网口座子，rj45 10P10C 带磁）
产品简介

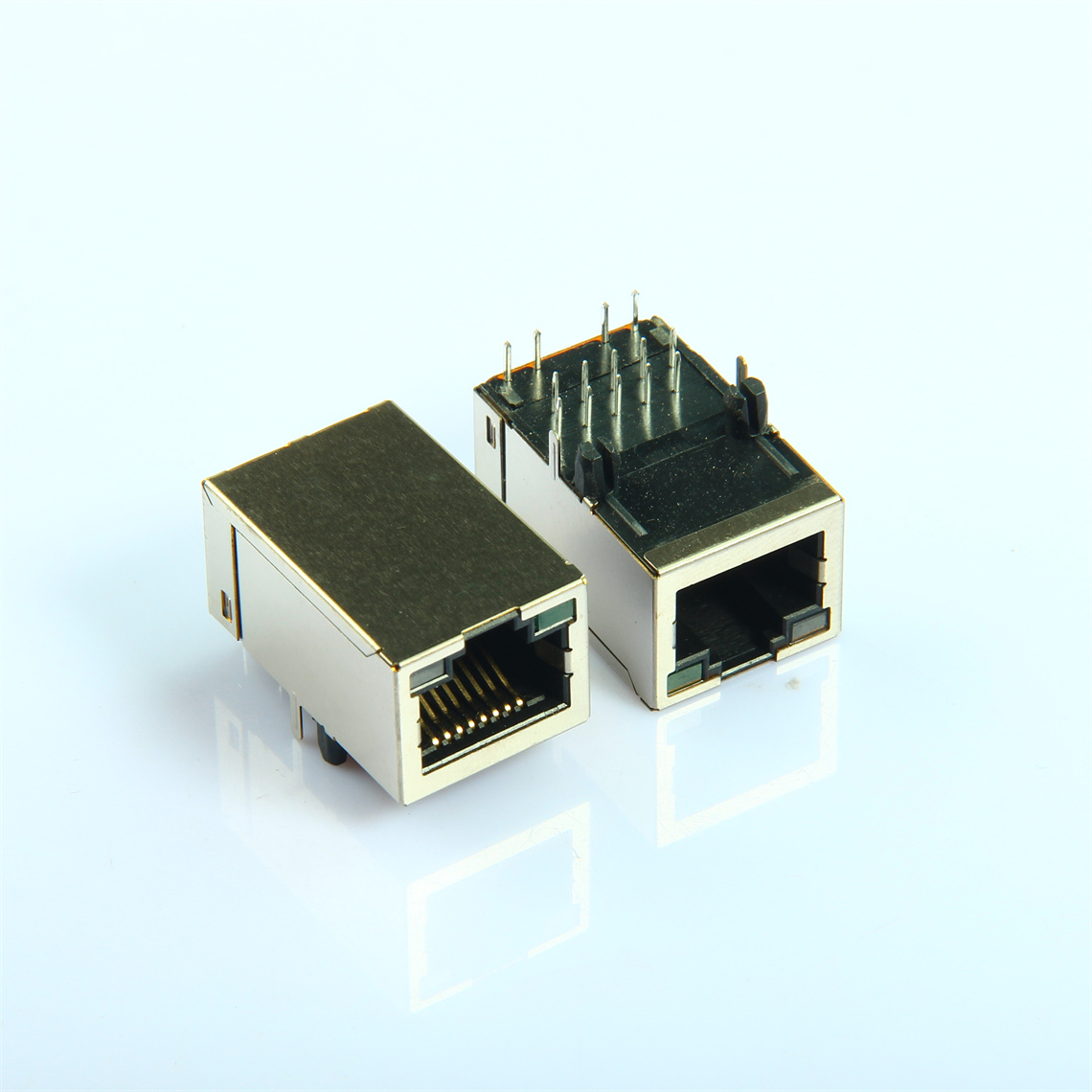

QITDA 祺泰达RJ45 千兆 10P10C 网口母座，10P10C 规格，内置千兆一体化网络变压器与 EMI 滤波器磁组，DIP 通孔直插结构，配置绿黄双色 LED 状态指示灯，金属屏蔽外壳。支持 10/100/1000Base‑T 千兆以太网，向下兼容百兆、十兆速率。10P10C 引脚定义，适配特殊 PCB 引脚布局，内置磁组实现信号隔离，抑制电磁干扰，省去外部磁件，简化 PCB 布线。适用于千兆交换机、安防 NVR 录像机、工业主板、网关路由器等板端，支持批量定制。
核心优势
千兆集成变压器滤波器磁组
内置千兆专用磁环变压器，完成信号隔离，抑制共模干扰，保障千兆高速信号完整性，降低 EMI 电磁辐射，无需外接变压器元器件，节省 PCB 布局空间。
10P10C 特殊引脚规格
10P10C 针脚配置，区别常规 10P8C 网口，适配客户特殊 PCB 引脚定义方案，满足部分通信设备硬件设计需求。
DIP 通孔直插焊接结构
标准 DIP 插针，适配波峰焊生产工艺，插针定位稳固，焊接性能可靠，适合大批量工厂装配。
双色 LED 链路状态指示灯
绿黄双色 LED，直观反馈网络链路连接、数据收发状态，便于设备调试检修；LED 灯色可按需定制。
全金属屏蔽壳体
金属屏蔽外壳，有效阻隔外界电磁干扰，降低端口对外辐射，工业复杂电磁环境下运行稳定。
高耐久镀金铜触点
铜质接触端子，镀金厚度 3U‑30U 可选，抗氧化，耐插拔，信号损耗低，千兆网络传输稳定，减少丢包。
电性与环保双重合规
满足 IEEE802.3ab 千兆以太网标准，2250VDC 高压绝缘，RoHS 环保合规，耐受 265℃高温焊接，适配量产焊接制程。
典型应用
千兆网络交换机、路由器、NVR 安防录像机、工业控制主板、通信设备、物联网网关、嵌入式硬件模块。
定制服务
LED 指示灯颜色定制
触点镀金厚度：3U/6U/15U/30U 可选
屏蔽弹片有无可选
外壳可激光刻印型号 / LOGO
耐高温塑胶材质可选
提供 PIN‑PIN 兼容替代型号
