RJ45带变压器千兆百兆
rj45母座连接器带变压器滤波器带灯千兆长体网口接口座子
产品特性
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2016A-SAB712EG05-61BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | RJ45 千兆长体带变压器网口母座 | RJ45 Gigabit Long‑body Ethernet Jack with integrated magnetics |
| 端口数 | 单口 | 1 Port |
| 规格 | 10P8C | 10P8C |
| 传输速率 | 千兆 10/100/1000Base‑T | Gigabit 10/100/1000Base‑T |
| 内置器件 | 集成千兆网络变压器 + EMI 滤波器磁组 | Built‑in Gigabit Transformer & EMI Filter Magnetics |
| 指示灯 | 带绿黄双色 LED 链路状态灯 | Dual‑color(Green/Yellow) LED status indicator |
| 外壳 | 金属屏蔽长体壳体 | Long‑body full shielded metal housing |
| 安装方式 | DIP 通孔直插焊接 | Through‑hole DIP mounting |
| 接触材质 | 铜端子，触点镀金（3U‑30U 可选） | Copper contact, gold‑plated (3U‑30U optional) |
| 特性阻抗 | 100Ω | Characteristic Impedance:100 Ohm |
| 开路电感 | ≥350uH@100KHz | OCL:350uH Min @100KHz |
| 耐压 | 2250VDC | Hi‑pot Withstand Voltage:2250VDC |
| 执行标准 | IEEE802.3ab、RoHS | Compliant with IEEE802.3ab, RoHS |
| 焊接耐温 | Max 265℃波峰焊 / 回流焊 | Max 265℃ wave / reflow soldering |
| 环保认证 | RoHS、SGS、ISO9001 | RoHS, SGS, ISO9001 |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可选定制 | LED 灯色、镀金厚度、屏蔽弹片、外壳激光打标、塑胶材质 | Custom: LED color, gold plating thickness, shield spring finger, laser marking, plastic material |
| 应用场景 | 千兆交换机、路由器、工业主板、安防 NVR、网关、工控设备、嵌入式主板 | Gigabit switch, router, industrial mainboard, NVR security recorder, gateway, industrial control equipment, embedded mainboard |
rj45 千兆长体带变压器母座，rj45 千兆带滤波器网口，DIP rj45 带灯，1000Base‑T 网口座子，长体 rj45 带磁）
产品简介

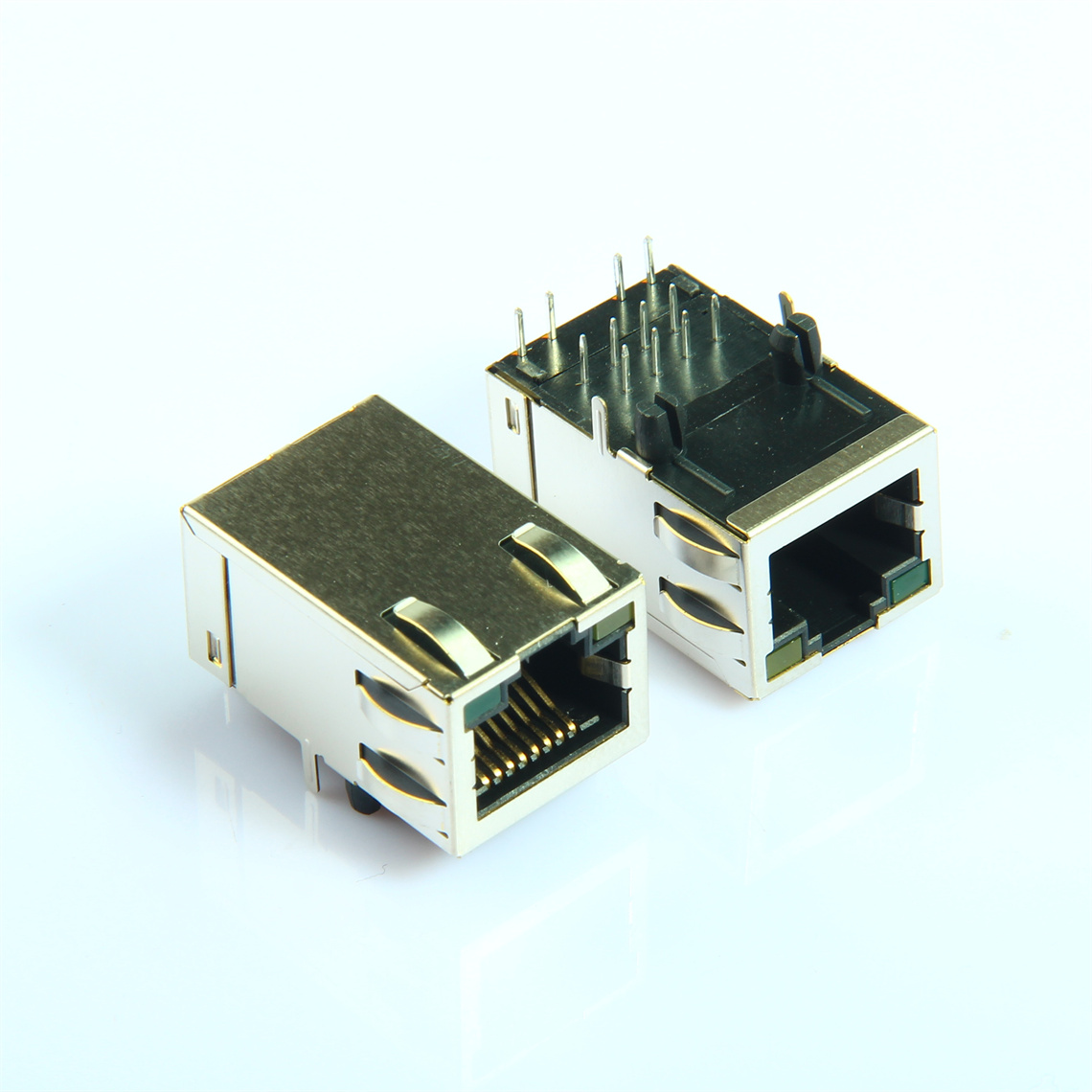

QITDA 祺泰达RJ45 千兆长体网口母座，长体金属屏蔽结构，内置千兆级一体化网络变压器与 EMI 滤波器磁组，10P8C 规格，DIP 通孔直插焊接，配备绿黄双色 LED 状态指示灯。向下兼容百兆、十兆，支持 10/100/1000Base‑T 千兆以太网通信。内置磁组完成信号隔离、抑制电磁干扰，优化差分信号完整性，减少外围元器件，长体结构满足特定 PCB 布局尺寸要求，多用于千兆交换机、安防 NVR、工业控制主板、网关路由器等板端，支持批量定制选型。
核心优势
千兆集成变压器滤波器磁组
内置千兆专用磁环变压器，实现信号隔离，抑制共模噪声，保障千兆高速信号完整，降低 EMI 干扰，无需额外配置外部变压器，简化 PCB 布线设计。
长体金属屏蔽外壳
加长型金属屏蔽壳体，适配特定结构尺寸 PCB 方案，全金属外壳有效隔绝外部电磁干扰，抗干扰性能优异，适配工业复杂电磁环境。
DIP 通孔直插焊接结构
标准 DIP 插针，适配波峰焊工艺，插针定位牢固，焊接可靠，适合工厂大批量生产装配。
双色 LED 链路状态指示灯
绿黄双色 LED，直观显示网络连接与数据收发状态，便于设备调试检修；LED 灯色可按客户需求定制。
高可靠镀金铜触点
铜质接触端子，镀金厚度 3U‑30U 可选，抗氧化，耐插拔，信号损耗低，千兆网络传输稳定，减少丢包现象。
完备电性 & 环保合规
符合 IEEE802.3ab 千兆以太网标准，2250VDC 高压绝缘，RoHS 环保合规，可承受 265℃高温焊接，满足量产焊接制程要求。
典型应用
千兆网络交换机、路由器、NVR 安防录像机、工业控制主板、嵌入式设备、物联网网关、通信模块。
定制服务
LED 指示灯颜色定制
触点镀金厚度：3U/6U/15U/30U 可选
屏蔽弹片有无可选
外壳可激光刻印型号 / LOGO
耐高温塑胶材质可选
提供 PIN‑PIN 兼容替代型号
