RJ45带变压器千兆百兆
RJ45母座带变压器滤波器网口连接器百兆带灯网络座子DIP接口
产品特性
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2121A-SABSB3EG17-81BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比深圳市祺泰达电子有限公司，立足深圳，16 年专注连接器研发与制造。专业生产全系列高速与网络接口产品，包括RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器及 产品，覆盖工业设备、车载、安防、消费电子等核心应用场景。以稳定品质、成熟工艺与高性价比为核心优势，为通信、工控、消费电子等领域提供定制化可靠连接方案。作为本地深耕 16 年的连接器专家、快速打样与批量交付，助力客户降低供应链成本、提升产品连接稳定性。
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2121A-SABSB3EG17-81BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | RJ45 百兆带变压器网口母座 | RJ45 100M Ethernet Jack with integrated magnetics |
| 产品型号 | QR2120A‑UPB722EF | QR2120A‑UPB722EF |
| 端口数 | 单口 | 1 Port |
| 规格 | 10P8C | 10P8C |
| 传输速率 | 百兆 100Base‑T | 100Mbps 100Base‑T |
| 内置器件 | 集成网络变压器 + 滤波器磁组 | Built‑in Transformer & EMI Filter Magnetics |
| 指示灯 | 带绿黄双色 LED 链路指示灯 | Dual‑color(Green/Yellow) LED status indicator |
| 外壳 | 金属屏蔽外壳，顶面可激光打标型号 | Shielded metal housing, laser marking available |
| 安装方式 | DIP 通孔直插焊接 | Through‑hole DIP mounting |
| 接触材质 | 铜端子，触点镀金（3U‑30U 可选） | Copper contact, gold‑plated (3U‑30U optional) |
| 特性阻抗 | 100Ω | Characteristic Impedance:100 Ohm |
| 开路电感 | ≥350uH@100KHz | OCL:350uH Min @100KHz |
| 耐压 | 2250VDC | Hi‑pot Withstand Voltage:2250VDC |
| 执行标准 | IEEE802.3、RoHS | Compliant with IEEE802.3, RoHS |
| 焊接耐温 | Max 265℃波峰焊 / 回流焊 | Max 265℃ wave / reflow soldering |
| 环保认证 | RoHS、SGS、ISO9001 | RoHS, SGS, ISO9001 |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可选定制 | LED 灯色、镀金厚度、屏蔽弹片、外壳激光打标、塑胶材质 | Custom: LED color, gold plating thickness, shield spring finger, laser marking, plastic material |
| 应用场景 | 百兆交换机、路由器、工业主板、安防 NVR、网关、物联网设备 | 100M switch, router, industrial mainboard, NVR security recorder, gateway, IOT device |
中文产品详情：rj45 百兆带变压器母座，rj45 带滤波器网口，DIP rj45 带灯，100Base‑T 网口座子，rj45 10P8C 带磁）
产品简介

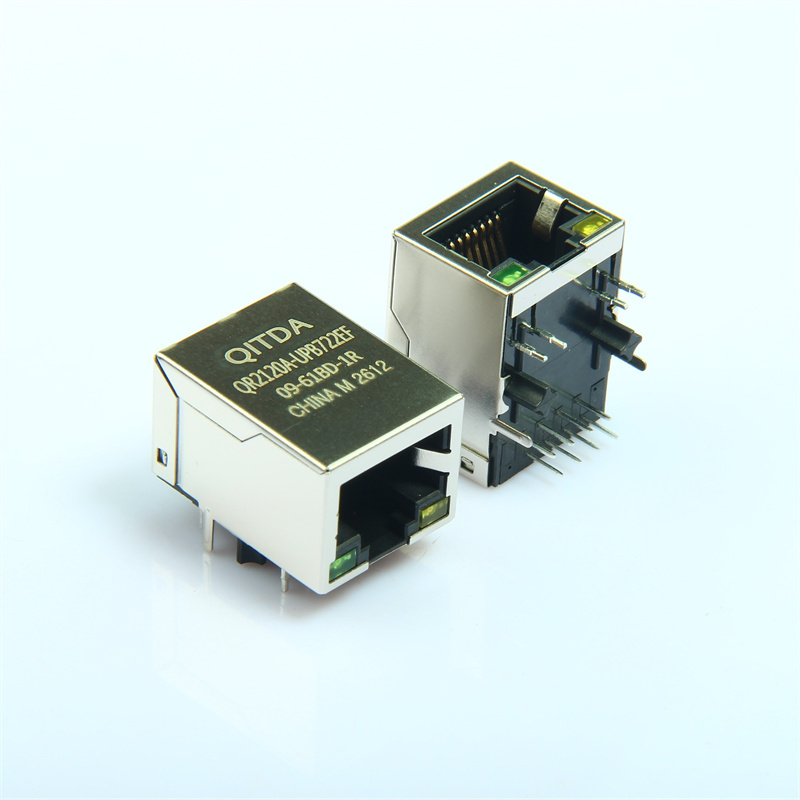

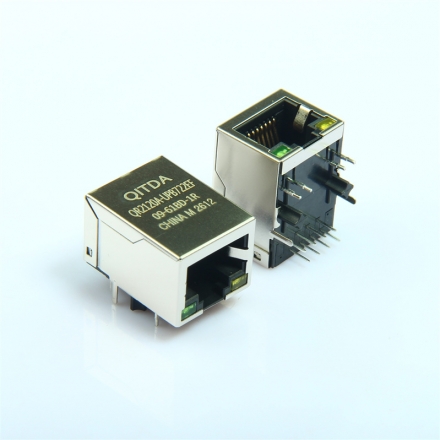

QITDA 祺泰达RJ45 百兆带变压器网口母座，型号 QR2120A‑UPB722EF，内置一体化网络变压器与 EMI 滤波器磁组，10P8C 规格，DIP 通孔直插结构，配置绿黄双色 LED 状态指示灯，金属屏蔽外壳支持顶面激光刻印型号。支持百兆 100Base‑T 以太网传输，磁组实现信号隔离降噪，省去外部磁件，简化 PCB 设计。广泛用于安防 NVR、百兆交换机、路由器、工控主板、物联网网关等 PCB 板端，支持大批量定制。
核心优势
集成百兆变压器 + 滤波器磁组
内置网络磁环变压器，完成信号隔离、抑制共模噪声，优化差分信号品质，降低 EMI 电磁干扰，无需外接变压器元器件，缩减 PCB 布板空间。
DIP 通孔直插焊接结构
标准直插插针，适配波峰焊生产工艺，焊接牢固，定位可靠，适合工厂大批量装配生产。
双色 LED 链路状态灯
绿黄双灯直观显示网络连接、数据收发状态，方便设备调试检修；LED 灯色可按客户需求定制。
金属屏蔽壳体，支持激光打标
全金属屏蔽外壳抵御外界电磁干扰，外壳顶面可激光刻印型号、LOGO，便于产品溯源识别。
高耐久镀金铜触点
铜质接触端子，镀金厚度 3U‑30U 可选，抗氧化，耐反复插拔，信号损耗低，网络连接稳定不易丢包。
完善电性与环保合规
满足 IEEE802.3 百兆以太网规范，2250VDC 高压绝缘，RoHS 环保，耐受 265℃高温焊接，适配批量生产制程。
典型应用
百兆网络交换机、路由器、NVR 安防录像机、工业控制主板、物联网网关、智能家居网络终端、通信模块。
定制服务
LED 指示灯颜色可定制
触点镀金厚度：3U/6U/15U/30U 可选
屏蔽弹片有无可选
外壳激光刻印型号 / LOGO
耐高温塑胶材质可选
PIN‑PIN 兼容替代型号提供
