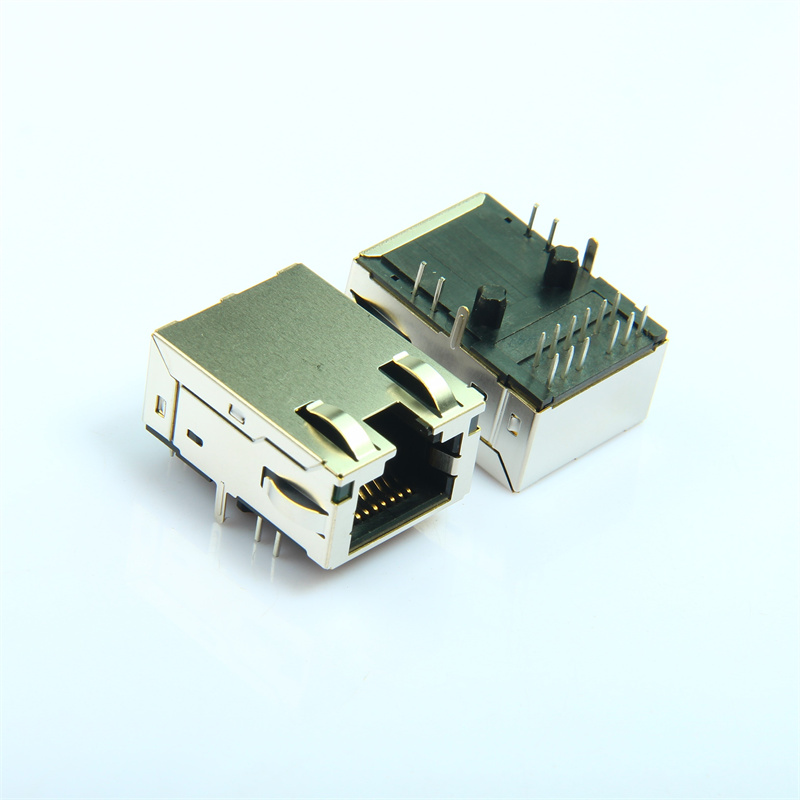

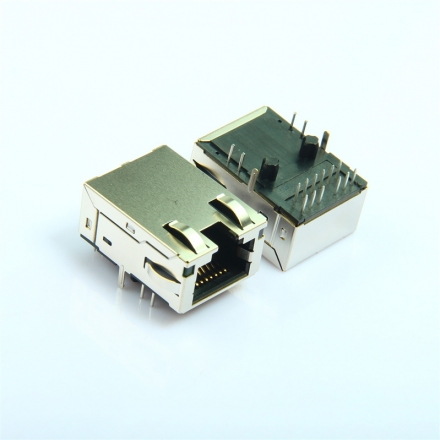

RJ45母座带变压器滤波器网口连接器10G带灯网络座子DIP接口 10G 万兆网口
产品特性
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2121A-SABSB3EG17-81BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | RJ45 万兆 10G 带变压器网口母座 | RJ45 10G Base‑T Ethernet Jack with integrated magnetics |
| 端口数 | 单口 | 1 Port |
| 规格 | 10P8C | 10P8C |
| 传输速率 | 10G Base‑T 万兆 | 10Gbps 10G Base‑T |
| 内置器件 | 集成网络变压器 + 滤波器磁组 | Built‑in Transformer & EMI Filter Magnetics |
| 指示灯 | 带双色 LED 链路指示灯 | With dual‑color LED status indicator |
| 外壳 | 金属屏蔽外壳 | Full shielded metal housing |
| 安装方式 | DIP 通孔直插焊接 | Through‑hole DIP mounting |
| 接触材质 | 铜端子，触点镀金（3U‑30U 可选） | Copper contact, gold‑plated (3U‑30U optional) |
| 特性阻抗 | 100Ω | Characteristic Impedance:100 Ohm |
| 耐压 | 2250VDC | Hi‑pot Withstand Voltage:2250VDC |
| 执行标准 | IEEE 802.3an，RoHS | Compliant with IEEE 802.3an, RoHS |
| 焊接耐温 | Max 265℃波峰焊 / 回流焊 | Max 265℃ wave / reflow soldering |
| 环保认证 | RoHS、SGS、ISO9001 | RoHS, SGS, ISO9001 |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可选定制 | LED 灯色、镀金厚度、屏蔽弹片、塑胶材质 | Custom: LED color, gold plating thickness, shield spring finger, plastic material |
| 应用场景 | 万兆交换机、服务器网卡、工业主机、安防设备、NAS 存储、网络网关 | 10G switch, server NIC, industrial PC, security device, NAS storage, network gateway |
中文产品详情 rj45 10G 网口母座，rj45 带变压器滤波器，万兆 rj45 带灯，DIP rj45 连接器，10G Base‑T 网口座子）
产品简介
QITDA 祺泰达这款RJ45 万兆 10G 网口母座，内置一体化网络变压器与 EMI 滤波器磁组，10P8C 规格，DIP 通孔直插结构，配备双色 LED 状态指示灯，金属屏蔽外壳。支持 10G Base‑T 万兆高速以太网信号传输，磁组做信号隔离降噪，优化差分信号完整性，减少 PCB 外围器件，适用于服务器、万兆交换机、工业网络设备、NAS 存储、高端安防主板等板端应用，支持批量定制。
核心优势
内置万兆级变压器滤波器磁组
集成高性能网络磁环变压器，实现信号隔离、共模干扰抑制，保障 10G 高速信号完整性，省去外部磁件，简化 PCB 布线，降低 EMI 电磁辐射。
DIP 直插通孔焊接结构
标准 DIP 插针，适配波峰焊工艺，装配便捷，焊接牢固，适合大批量生产加工。
带 LED 链路状态指示灯
自带双色 LED，直观显示链路连通、数据活动状态，方便设备调试运维；LED 灯色可按需定制。
金属全屏蔽壳体
金属屏蔽外壳，有效抵御外界电磁干扰，同时抑制端口对外辐射，工业复杂环境下运行稳定。
高可靠镀金铜触点
铜质接触端子，镀金厚度可选 3U‑30U，抗氧化，耐插拔，降低信号衰减，保障万兆高速传输稳定。
严苛电性 & 环保标准
遵循 IEEE 802.3an 万兆以太网规范，2250VDC 高压绝缘，RoHS 环保合规，可承受 265℃高温焊接，适配工厂批量生产制程。
典型应用
万兆网络交换机、服务器主板 / NIC 网卡、NAS 网络存储设备、工业控制主机、高清安防设备、网络网关、高端通信终端。
定制服务
LED 指示灯颜色定制
触点镀金厚度 3U/6U/15U/30U 可选
屏蔽弹片有无可选
耐高温塑胶材质可选
提供 PIN‑PIN 兼容替代型号
