RJ45带变压器千兆百兆

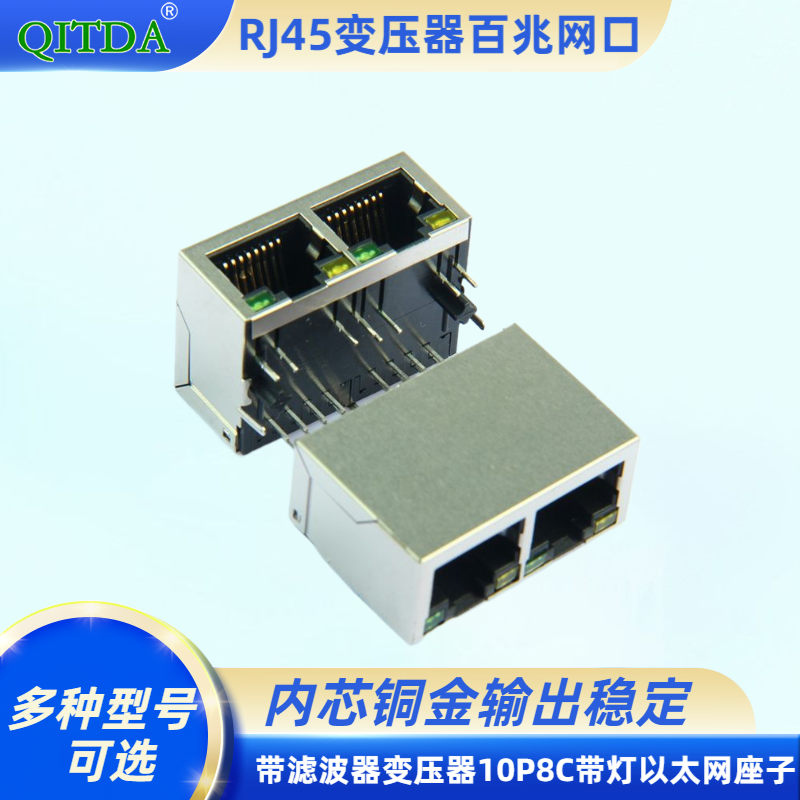

RJ45百兆网口连接器双口带变压器滤波器10P8C带灯以太网络母座子
产品特性
深圳市祺泰达电子有限公司，立足深圳，16 年专注连接器研发与制造。专业生产全系列高速与网络接口产品，包括RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器及 产品，覆盖工业设备、车载、安防、消费电子等核心应用场景。以稳定品质、成熟工艺与高性价比为核心优势，为通信、工控、消费电子等领域提供定制化可靠连接方案。作为本地深耕 16 年的连接器专家、快速打样与批量交付，助力客户降低供应链成本、提升产品连接稳定性。
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2120A-2SPB222EF23-61BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QR2120A-2SPB222EF23-61BB-1R
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | RJ45 双口百兆带变压器网口母座 | Dual‑port RJ45 100M Ethernet Jack with integrated magnetics |
| 端口数 | 2 口（1×2 双口） | 2 Ports (1x2 stacked) |
| 规格 | 10P8C | 10P8C |
| 传输速率 | 百兆 100Base‑T | 100Mbps 100Base‑T |
| 内置器件 | 集成网络变压器 + 滤波器 | Built‑in Transformer & Filter Magnetics |
| 指示灯 | 带 LED 信号灯（绿 / 黄双色） | With LED indicator (Green/Yellow) |
| 外壳 | 金属屏蔽外壳 | Shielded metal housing |
| 安装方式 | 直插 DIP 通孔焊接 | Through‑hole DIP |
| 接触材质 | 铜芯，触点镀金（3U‑30U 可选） | Copper core, gold‑plated contact (3U‑30U optional) |
| 阻抗 | 100Ω | Characteristic Impedance:100 Ohm |
| 开路电感 | ≥350uH @100KHz | OCL:350uH Min @100KHz |
| 耐压 | 2250VDC | Hi‑pot:2250VDC |
| 执行标准 | IEEE802.3、RoHS | Compliant with IEEE802.3, RoHS |
| 焊接耐温 | 最高 265℃回流焊 / 波峰焊 | Max 265℃ reflow / wave soldering |
| 认证 | ISO9001、RoHS、SGS | ISO9001, RoHS, SGS |
| 应用场景 | 交换机、路由器、工业主板、安防设备、网关、工控设备 | Switch, Router, Industrial mainboard, Security equipment, Gateway, IOT device |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可定制 | LED 颜色、弹片、镀金厚度、塑胶材质 | Custom: LED color, spring finger, gold plating thickness, plastic material |
rj45 双口带变压器，rj45 10p8c 母座，百兆 rj45 网口带灯，rj45 集成滤波器，双口 rj45 母座
产品简介
本款RJ45 双口百兆网口母座，内置集成网络变压器与信号滤波器，10P8C 规格，带双色状态指示灯，金属屏蔽外壳 DIP 直插结构，专门用于百兆以太网设备。内置磁组可隔离信号噪声，抑制电磁干扰，铜金触点保障网络信号传输稳定，广泛适配工业控制、安防监控、网络交换机、网关路由器等 PCB 板端应用，支持大批量定制选型。
核心优势
内置变压器滤波器一体化
集成网络磁环变压器，省去外部隔离变压器，滤除信号杂波干扰，优化差分信号，降低 EMI 电磁干扰，简化 PCB 布局设计。
双口集成，节省 PCB 空间
1×2 双端口一体屏蔽壳体，通孔直插 DIP 焊接，适合设备需要两路网口输出的场景，缩减电路板占用面积。
带 LED 状态指示灯
自带绿黄双色 LED，实时显示链路连接与数据传输状态，方便设备调试检修；LED 灯色可按客户需求定制。
高可靠铜金接触端子
内部铜芯导体，触点镀金可选 3U‑30U，抗氧化，插拔耐久，信号损耗低，长期使用网络连接稳定不丢包。
金属全屏蔽外壳
金属屏蔽壳体有效隔绝外部电磁干扰，同时抑制端口对外辐射干扰，工业环境抗干扰能力更强。
严苛电性与环保标准
满足 IEEE802.3 以太网标准，2250VDC 高压绝缘，通过 RoHS 环保认证，可承受最高 265℃波峰焊、回流焊制程，适配批量 SMT/DIP 生产焊接。
主要应用
工业网络设备、安防摄像头 NVR 录像机、百兆交换机、路由器、网关模块、物联网 IOT 主板、通信设备、智能家居网络终端。
