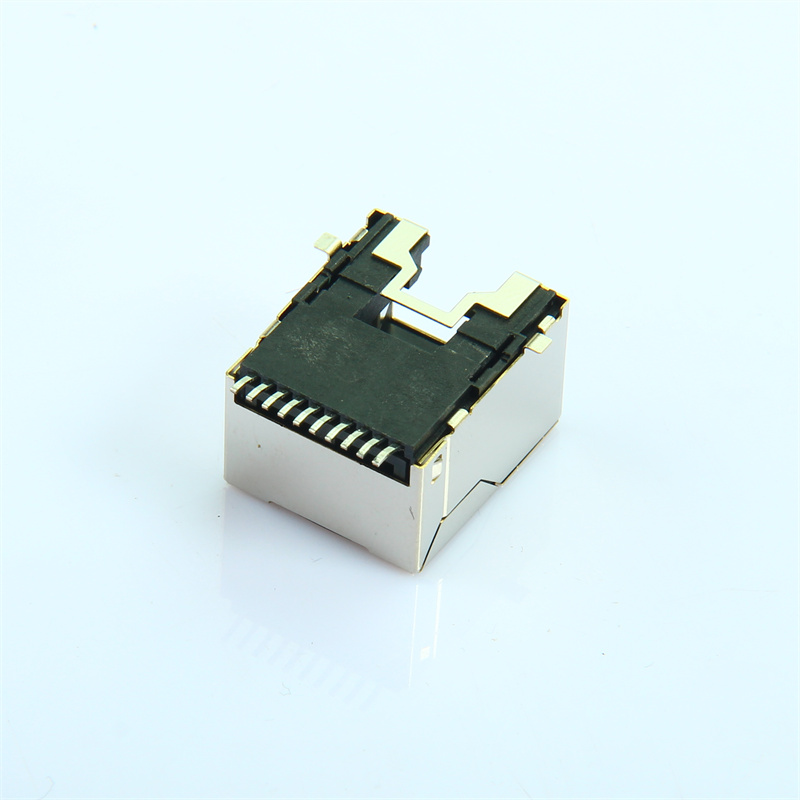

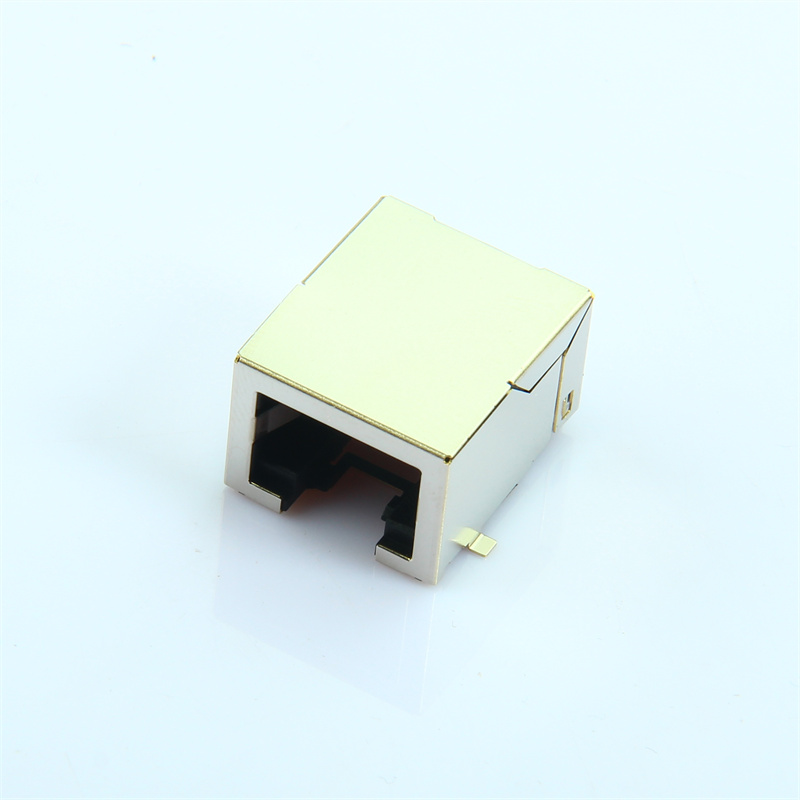

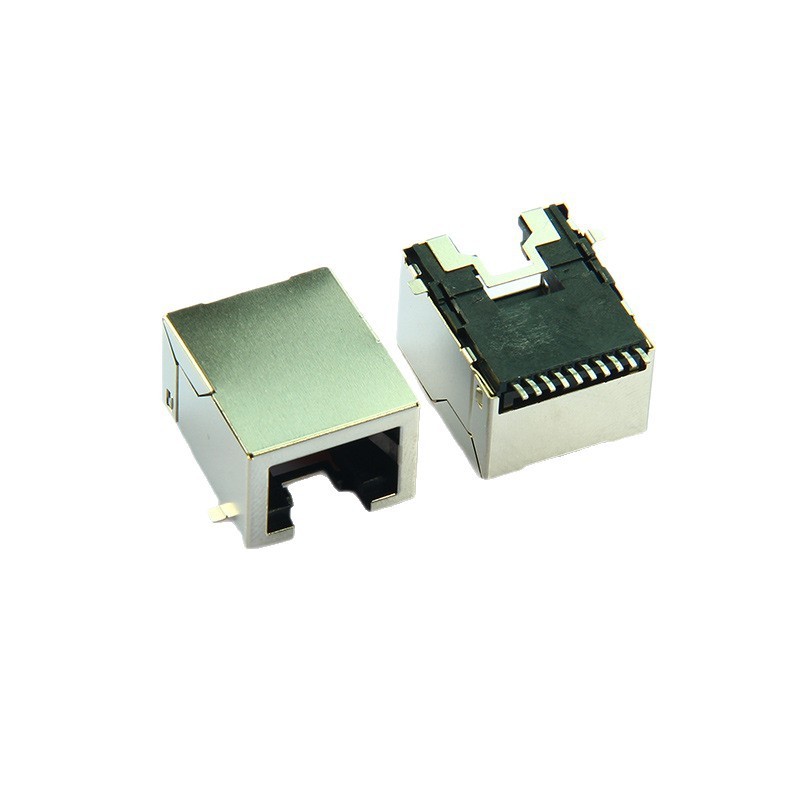

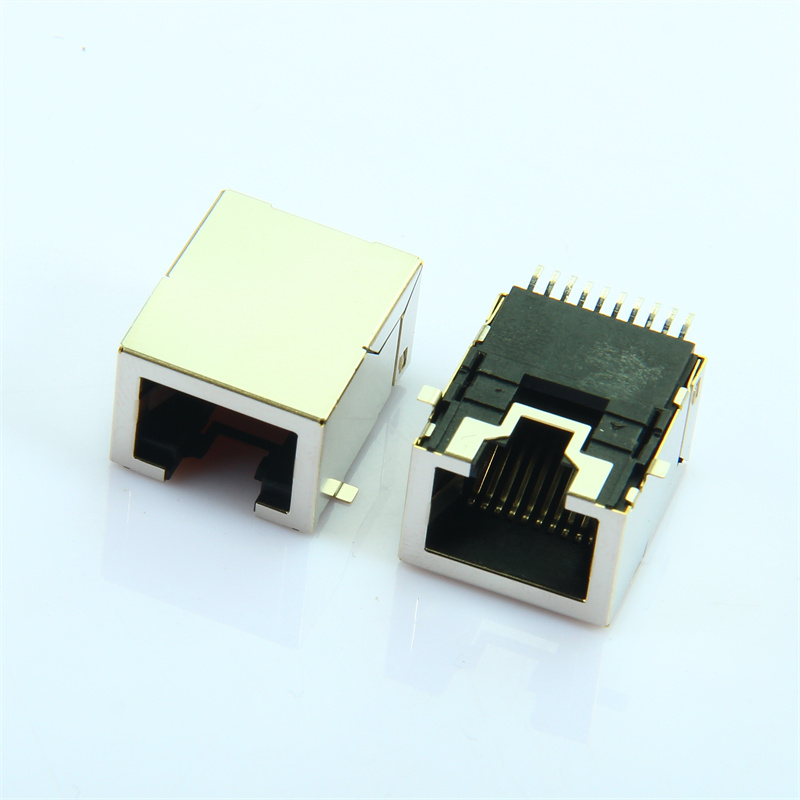

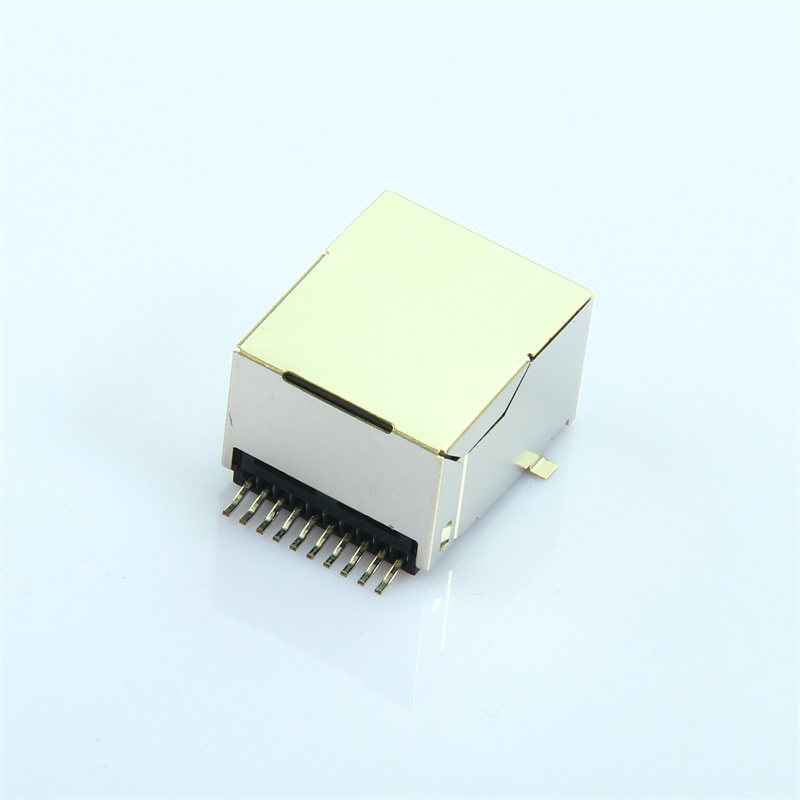

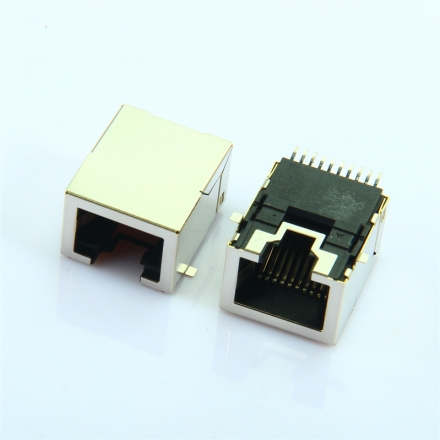

RJ45超薄连接器母座10P10C贴片SMT接口RJ50无灯座子带屏蔽

RJ45 母座连接器 - 卧式插件10P8C无灯超薄屏蔽网口接口
 产品亮点
超薄设计 - 高度仅 11.7mm，节省PCB空间
专业屏蔽 - 有效抗电磁干扰，信号更稳定
标准接口 - 10P10C通用设计，兼容性强
工业品质 - 稳定可靠，满足严苛应用需求
技术规格
技术参数    规格详情
产品型号    RJ45 母座连接器
接口类型    10P10C（10针10芯）
封装方式    卧式插件（DIP直插）
产品高度    H11.7mm 超薄设计
LED指示灯    无灯版本
屏蔽类型    金属屏蔽罩，抗电磁干扰
额定电流    1.5A/针
额定电压    AC 125V / DC 30V
接触电阻    ≤20 mΩ
绝缘电阻    ≥1000 MΩ
耐压测试    AC 1000V / min

环境性能
性能参数    规格范围
工作温度    -40°C ~ +85°C
存储温度    -40°C ~ +125°C
工作湿度    10% ~ 95% RH

 机械参数
机械特性    参数指标
插入力    ≤44N
拔出力    ≥10N
耐久性    ≥750 次插拔循环
端子材质    磷青铜/锡镀层
壳体材质    不锈钢屏蔽罩 + PA9T塑料
防火等级    UL94 V-0

 电气性能
性能项目    性能指标
传输速率    支持 10/100/1000 Mbps
阻抗    100Ω ±15%
串扰    符合 EIA/TIA-568B 标准
回波损耗    符合 EIA/TIA-568B 标准

应用领域
✅ 工业以太网设备
✅ 网络交换机/路由器
✅ 工业控制系统
✅ 服务器及存储设备
✅ 智能家居设备
✅ 医疗设备
✅ 汽车电子

产品优势
优势特点    详细说明
超薄紧凑    H11.7mm 超薄设计，优化PCB布局空间
专业屏蔽    金属屏蔽罩设计，有效抵抗电磁干扰
稳定传输    接触电阻低至 20mΩ，信号传输稳定可靠
宽温工作    -40°C 至 +85°C 工作温度，适应多种环境
高耐久性    750+ 次插拔循环，使用寿命长
安全防火    UL94 V-0 防火等级，安全可靠
无灯设计    简化设计，降低功耗，适合多种应用场景
产品参数速查表
项目    参数    项目    参数
接口类型    10P10C    产品高度    H11.7mm
封装方式    卧式插件    LED指示灯    无
屏蔽设计    金属屏蔽    额定电流    1.5A/针
额定电压    AC 125V / DC 30V    接触电阻    ≤20 mΩ
绝缘电阻    ≥1000 MΩ    工作温度    -40°C~+85°C
耐压测试    AC 1000V/min    插拔寿命    ≥750次
传输速率    10/100/1000 Mbps    防火等级    UL94 V-0
