USB3.0连接器系列

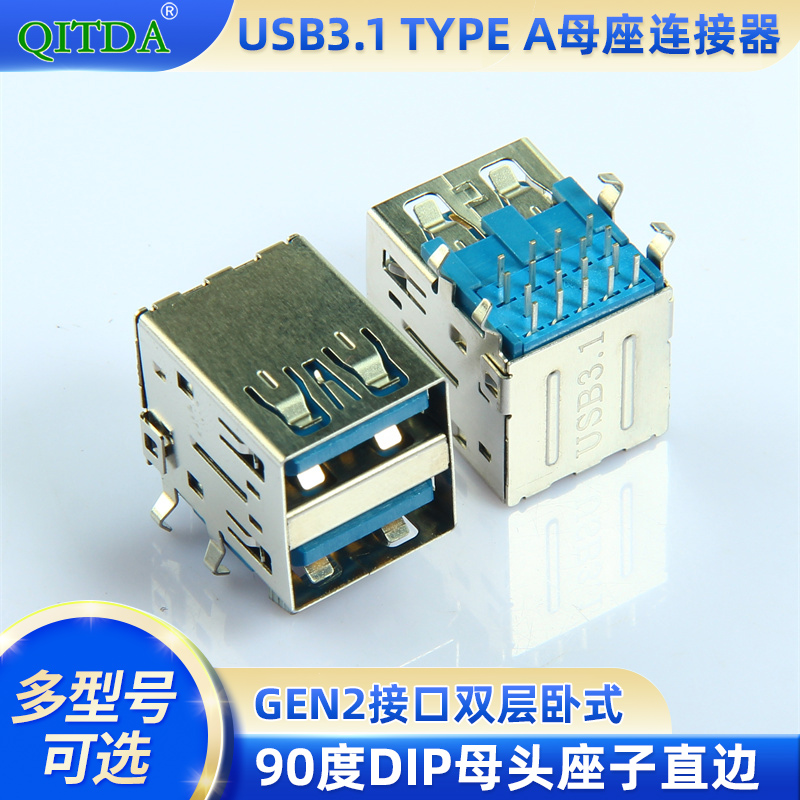

QITDA USB3.1 TYPE-A 母座 GEN2 接口 双层卧式 90 度 DIP 母头座子 直边
产品特性
深圳市祺泰达电子有限公司，立足深圳，16 年专注连接器研发与制造。专业生产全系列高速与网络接口产品，包括RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器及 产品，覆盖工业设备、车载、安防、消费电子等核心应用场景。以稳定品质、成熟工艺与高性价比为核心优势，为通信、工控、消费电子等领域提供定制化可靠连接方案。作为本地深耕 16 年的连接器专家、快速打样与批量交付，助力客户降低供应链成本、提升产品连接稳定性。
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QU62AFDR01A-U14L01-2R-30
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
欢迎新老客户致电咨询、洽谈合作，共筑可靠连接生态。
产品关键词：RJ45 网口、RJ45 连接器、USB 连接器、TYPE-C 连接器、HDMI 连接器产品
产品型号：QU62AFDR01A-U14L01-2R-30
行业场景：通信设备连接器、工控连接器、消费电子连接器、车载连接器、安防连接器
服务优势：16 年制造经验、定制化连接方案、品质稳定、高性价比
详情介绍
| 属性项 | 参数 | English |
|---|---|---|
| 产品名称 | USB3.1 Type‑A 双层卧式母座 GEN2 90 度 DIP 直边 | USB3.1 Type‑A Dual Stacked Female Receptacle GEN2, Horizontal 90° DIP Straight Edge |
| 接口规格 | USB3.1 GEN2，双层堆叠 2 口 | USB3.1 GEN2, Dual stacked 2‑port |
| 传输速率 | 10Gbps | Transfer Speed:10Gbps |
| 安装方式 | 卧式 90 度 DIP 通孔插板 | Horizontal 90‑degree, Through‑hole DIP mounting |
| 外壳样式 | 直边，金属屏蔽外壳 | Straight‑edge, full metal shield housing |
| 端子材质 | 铜合金，触点镀金 | Copper‑alloy contact, gold‑plated |
| 胶芯材质 | LCP 耐高温塑胶 | LCP high‑temperature insulator |
| 工作温度 | -40℃ ~ +85℃ | Operating Temperature:‑40℃ ~ +85℃ |
| 插拔寿命 | ≥1000 次 | Mating Cycles:≥1000 times |
| 兼容标准 | USB3.1 GEN2，向下兼容 USB3.0 / USB2.0 | Compliant with USB3.1 GEN2, backward compatible with USB3.0 / USB2.0 |
| 焊接耐温 | Max 265℃波峰焊 | Max 265℃ wave soldering |
| 环保认证 | RoHS、SGS、ISO9001 | RoHS, SGS, ISO9001 |
| 品牌 | QITDA 祺泰达 | QITDA |
| 可选定制 | 镀金厚度、有无定位柱、卷边 / 直边、外壳弹片、胶芯颜色 | Custom: gold‑plating thickness, positioning post, straight / curled edge, shell spring finger, insulator color |
| 应用场景 | 工控主板、台式设备、服务器、机顶盒、外设、工业控制设备、消费电子 |
Industrial mainboard, desktop device, server, set‑top box, peripheral equipment, consumer electronics |
usb3.1 type‑a 双层母座 GEN2，卧式 90 度 DIP USB‑A 母座，双层 USB3.1 直边母座，10Gbps USB A 双层插座，DIP 双层 USB3.1 连接器）
产品简介

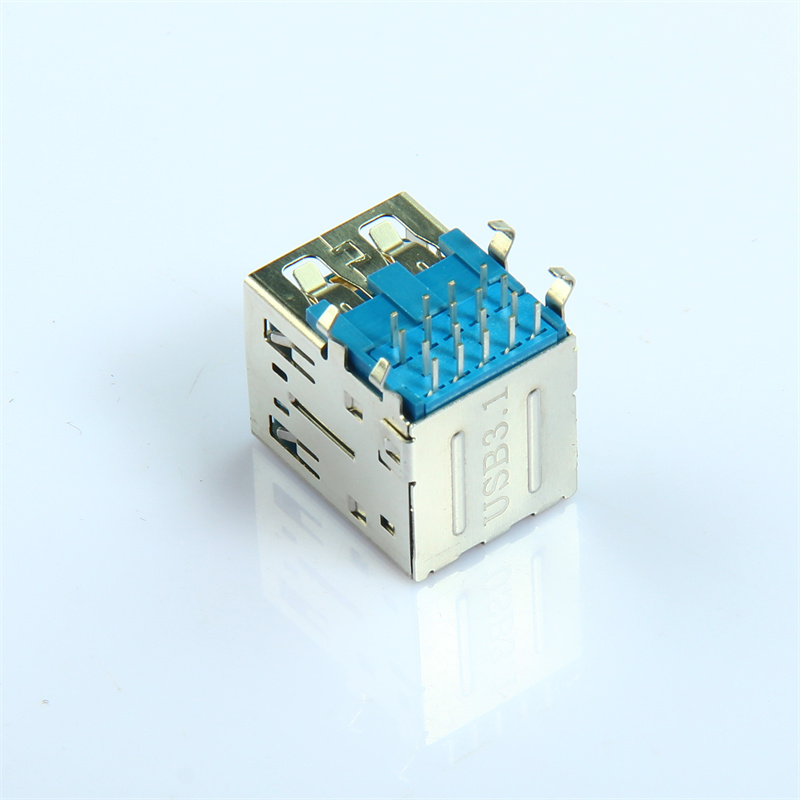

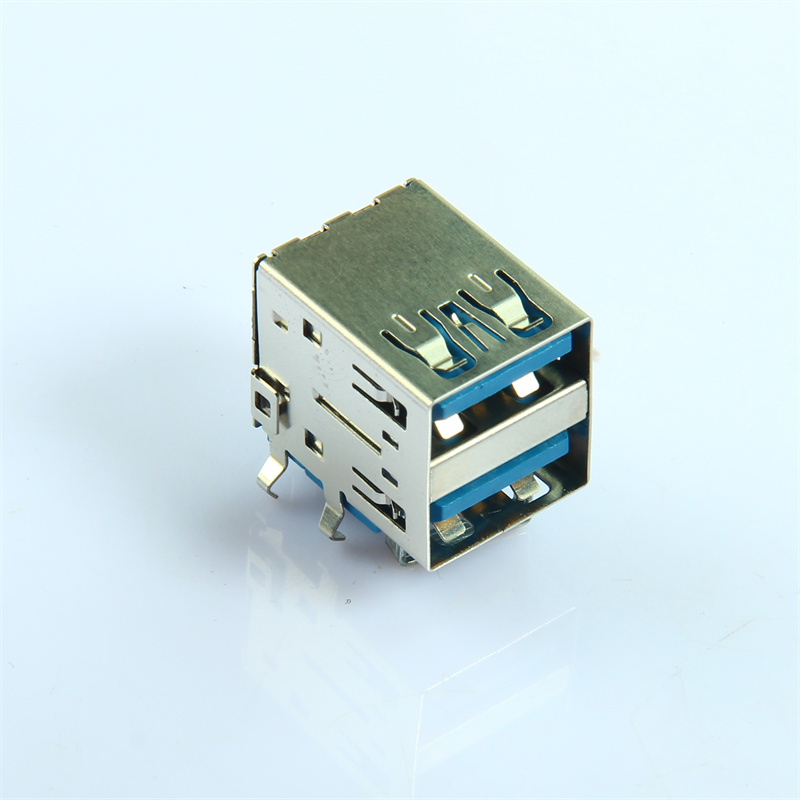

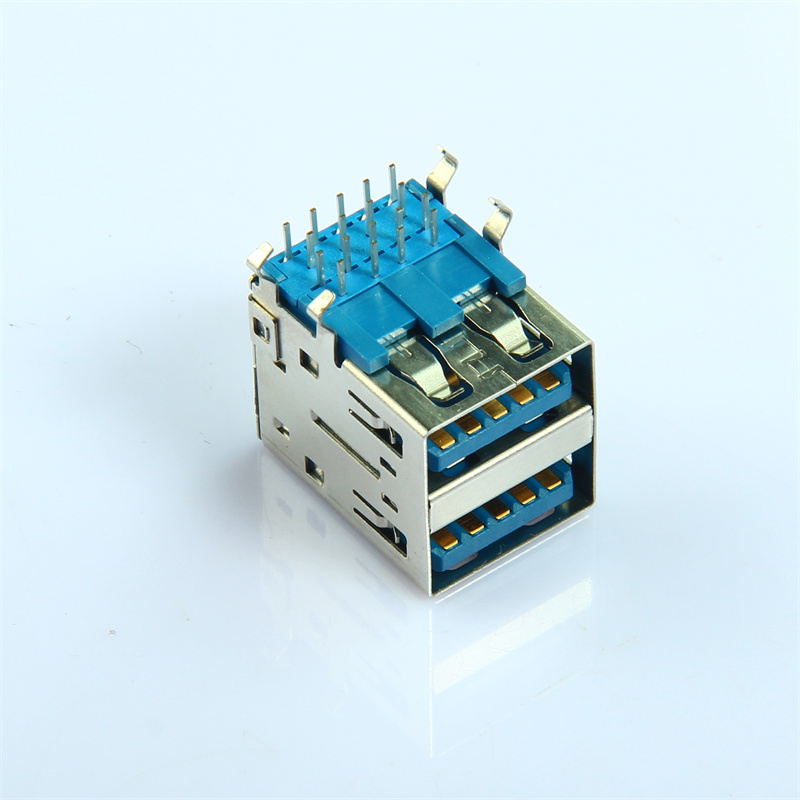

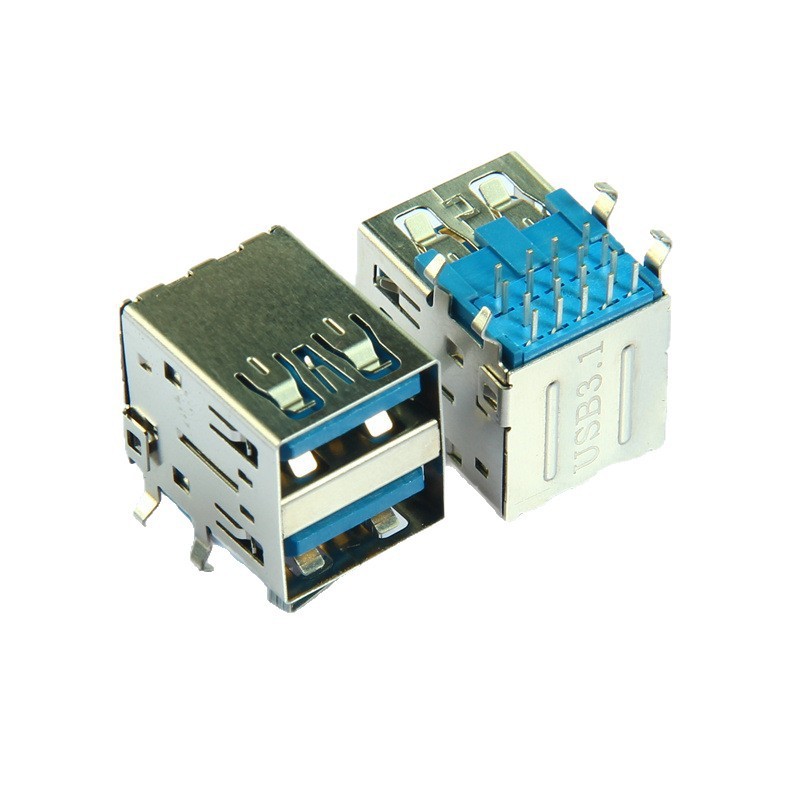

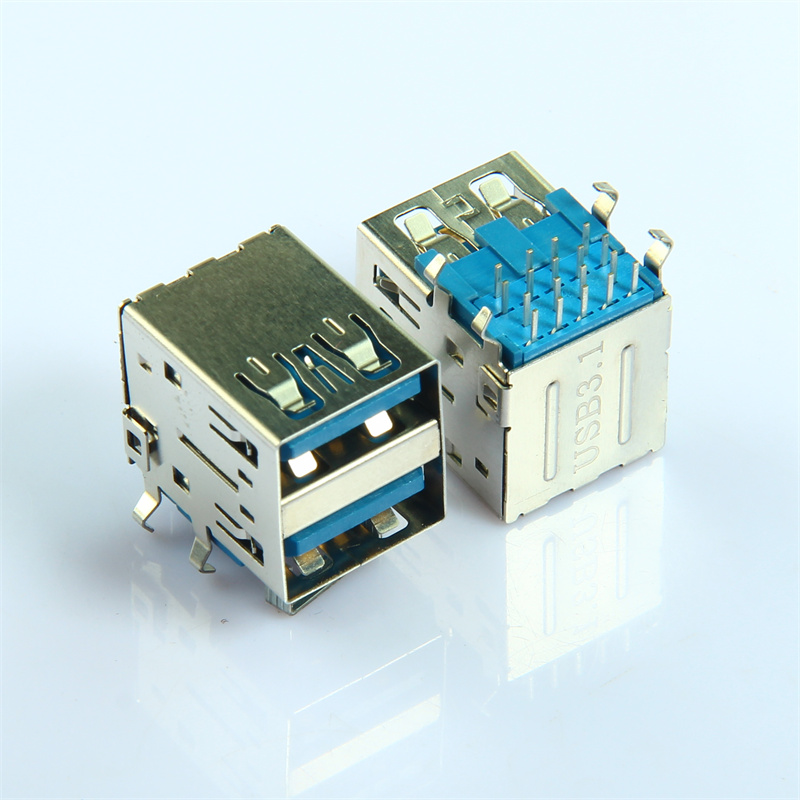

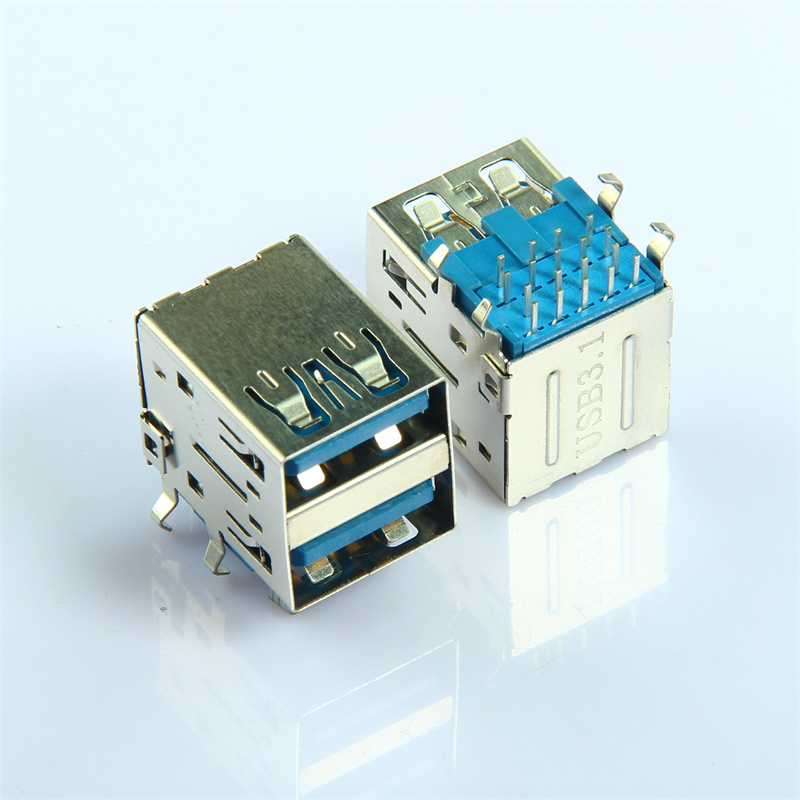

QITDA 祺泰达USB3.1 Type‑A 双层卧式母座 GEN2，双层堆叠双 USB‑A 接口，卧式 90 度 DIP 通孔焊接，直边金属屏蔽外壳。遵循 USB3.1 GEN2 规范，传输速率可达 10Gbps，向下兼容 USB3.0、USB2.0。LCP 耐高温胶芯，铜合金镀金接触端子，支持波峰焊量产，双口堆叠设计节省 PCB 布局空间，多用于工控设备、服务器、机顶盒、各类终端外设，支持多项规格定制。
核心优势
- USB3.1 GEN2 高速 10Gbps 传输 满足 GEN2 协议标准，最高 10Gbps 高速数据传输，向下兼容 USB3.0/2.0，兼顾高速与向下兼容使用场景。
- 双层堆叠双口，卧式 90°DIP 结构 双层一体化双口布局，卧式 90 度 DIP 直插焊板，直边外壳，节省 PCB 空间；通孔焊接定位牢靠，适配波峰焊大批量生产。
- LCP 耐高温胶芯 采用 LCP 工程塑胶，耐高温，抗变形，可承受 265℃波峰焊高温制程。
- 金属屏蔽外壳，直边设计 一体式金属屏蔽壳体，降低信号干扰，直边外壳适合壳体开孔装配；可选带固定弹片增强卡扣固定。
- 镀金铜合金端子，耐用稳定 铜合金接触端子镀金，抗氧化、耐插拔，接触阻抗低，保障高速信号传输稳定性，插拔寿命≥1000 次。
- 宽温工作，环保合规 工作温度‑40℃~+85℃，适应工业温度环境；符合 RoHS 环保要求，品质经过 ISO9001 管控。
典型应用
工业控制主板、服务器、台式整机、机顶盒、网络设备、安防设备、各类消费电子外设。
定制服务
- 触点镀金厚度可选
- 外壳直边 / 卷边版本切换
- 可增加定位柱、固定弹片
- 胶芯颜色定制
- 提供 PIN‑PIN 兼容替代料
